SMA SUNNY WEBBOX Benutzerhandbuch
Seite 32
Inbetriebnahme
SMA Solar Technology AG / SMA America, LLC
32
SWebBox-BA-de-36
Bedienungsanleitung

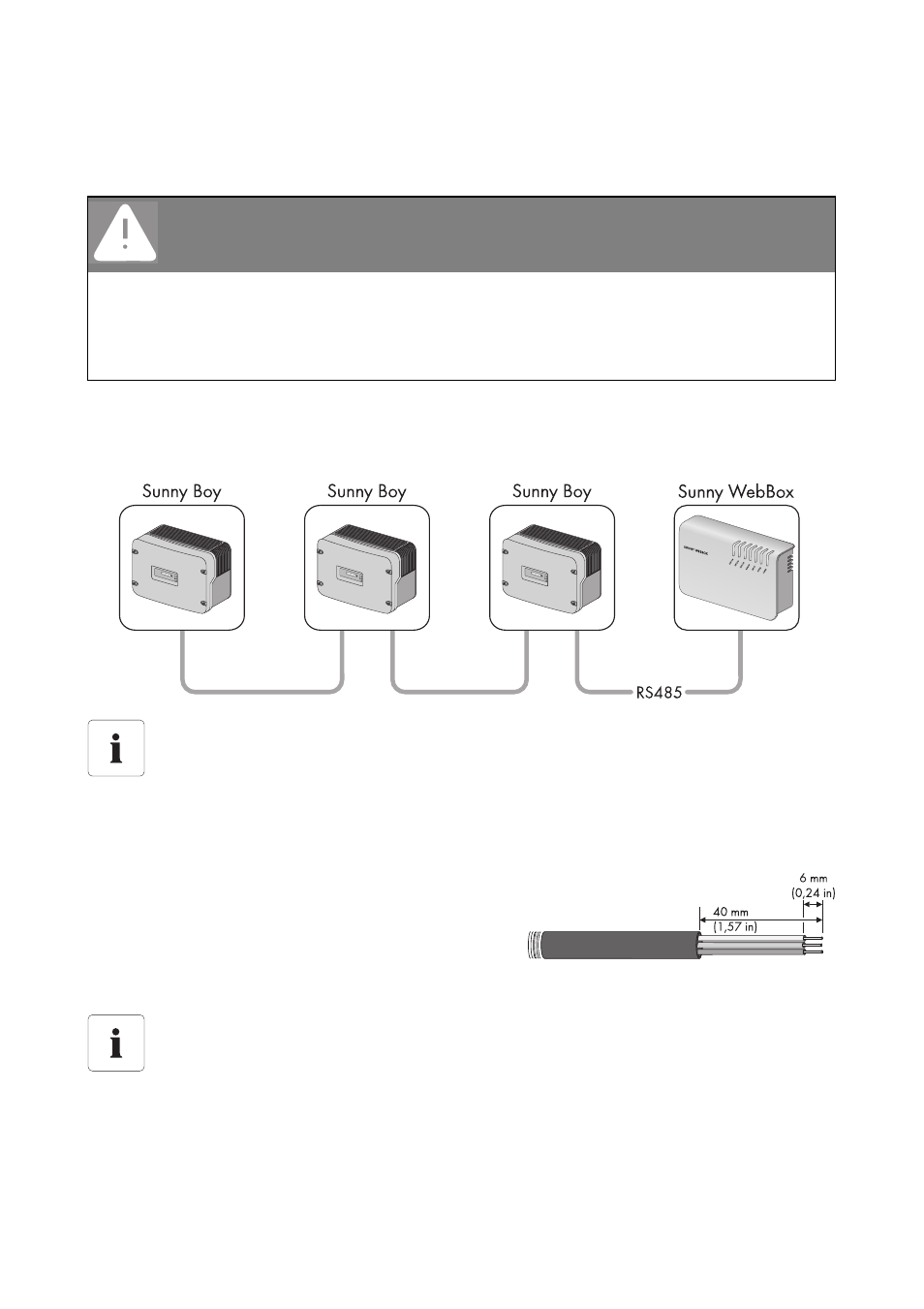

6.9.2 Sunny WebBox an den RS485-Kommunikationsbus
anschließen
Dieser Abschnitt beschreibt den Anschluss der Sunny WebBox an den RS485-Kommunikationsbus. Es
wird davon ausgegangen, dass sich die Sunny WebBox am Ende des RS485-Kommunikationsbusses
befindet.
1. Das Kabel an den RS485-Busteilnehmer anschließen, wie in der Anleitung des Busteilnehmers
beschrieben.
2. Kabelmantel des RS485-Kommunikationskabels auf
der Seite der Sunny WebBox um 40 mm (1,57 in)
kürzen.
3. Abschirmung bis zum Kabelmantel kürzen.
4. Aderenden um ca. 6 mm (0,24 in) abisolieren.
GEFAHR!
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
• Alle Arbeiten am Wechselrichter dürfen ausschließlich durch eine ausgebildete
Elektrofachkraft erfolgen.
• Die Wechselrichter AC- und DC‑seitig freischalten, wie in der
Wechselrichter‑Anleitung beschrieben.
RS485-Verkabelung und Anschlussbelegung im System
Die Verkabelung und Anschlussbelegung im System entnehmen Sie dem
RS485-Verkabelungsprinzip-Poster.
Adern des Kabels korrekt mit Stecker verbinden
Notieren Sie sich die Farbe der Adern des Kommunikationskabels.
2 | D+ ________________________
5 | GND ________________________
7 | D- ________________________
