SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB12-17-IA-de-52 19
5 Elektrischer Anschluss
5.1 Übersicht des Anschlussbereichs
5.1.1 Außenansicht

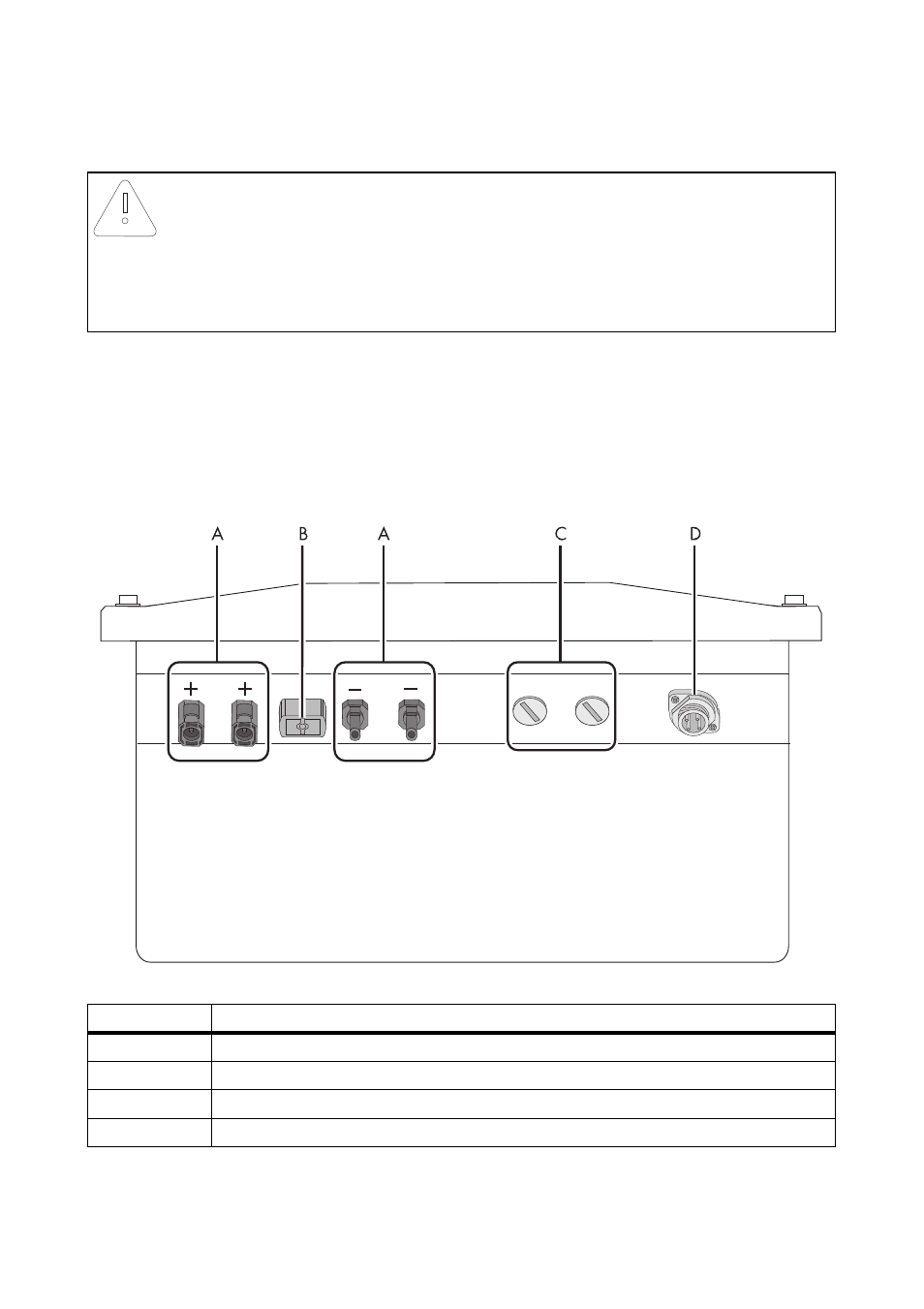

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Objekt Beschreibung
A DC-Steckverbinder für den Anschluss der PV-Strings
B Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS)
C Gehäuseöffnung mit Verschlussstopfen für Kommunikation
D Buchse für AC-Anschluss
