Elektrischer Anschluss SMA Solar Technology AG
20 SB12-17-IA-de-52 Installationsanleitung
5.1.2 Innenansicht

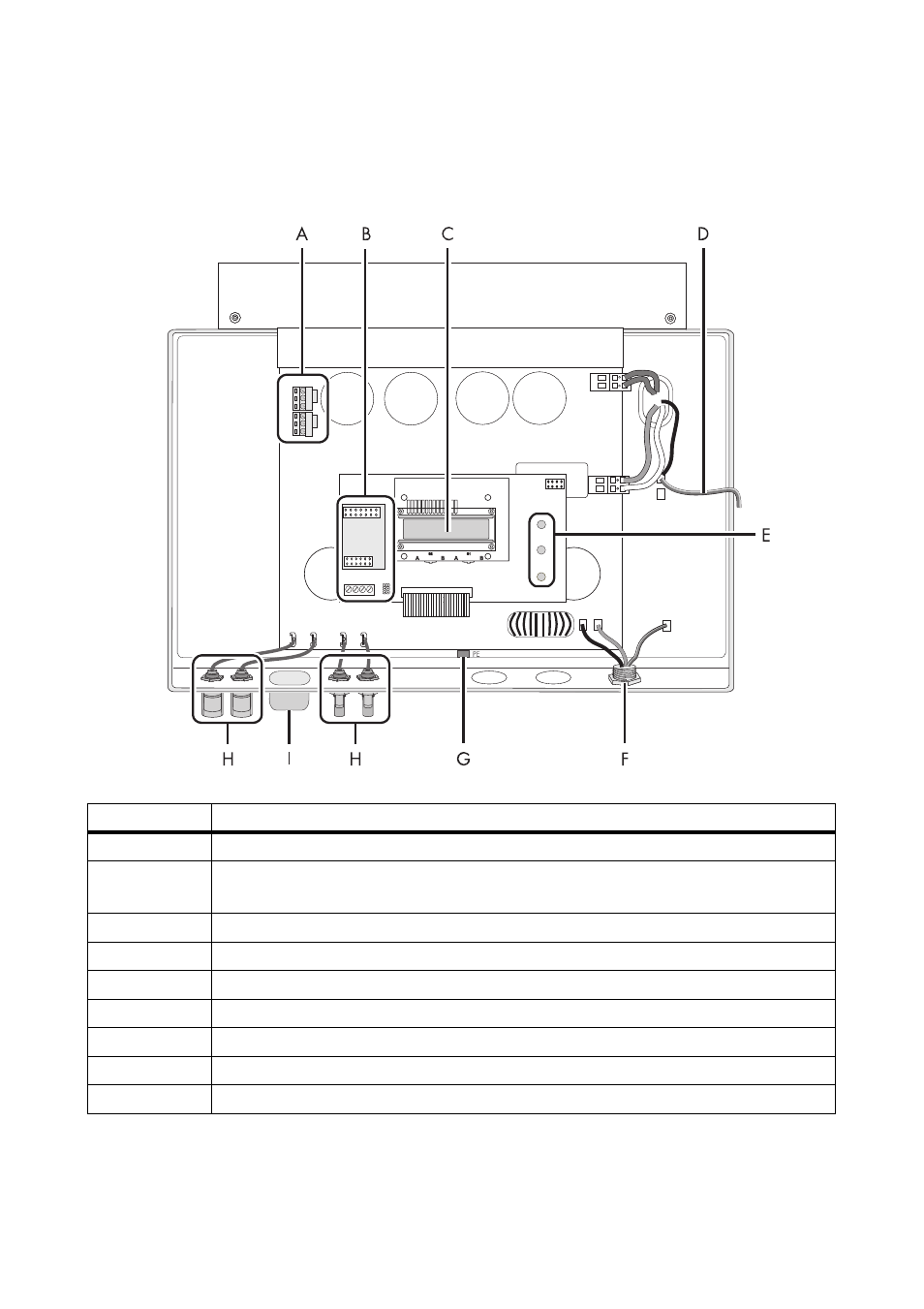

Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten
Wechselrichters:
Objekt Beschreibung
A Varistoren
B Anschlussbereich und Steckplätze für die optionale Kommunikation über RS485
oder Funk
C Display
D PE-Anschlusskabel für den Deckel
E LEDs zur Betriebszustandsanzeige
F Buchse für AC-Anschluss
G Flachstecker für die Erdung des Kabelschirms bei RS485 Kommunikation
H DC-Steckverbinder
I Buchse für den Electronic Solar Switch (ESS)
