SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB12-17-IA-de-52 21
5.2 Anschluss an das öffentliche Netz (AC)
5.2.1 Bedingungen für den AC-Anschluss
Leitungsauslegung
Dimensionieren Sie den Leiterquerschnitt so, dass die Leitungsverluste bei Nennleistung 1 % nicht
übersteigen.
Die maximalen Leitungslängen in Abhängigkeit vom Leiterquerschnitt sind in der folgenden Tabelle
dargestellt:
Der im Einzelfall notwendige Leiterquerschnitt hängt unter anderem von folgenden Faktoren ab:
• Umgebungstemperatur,
• Verlegeart,
• UV-Beständigkeit,
• Leitungsverluste,
• gültige Installationsrichtlinien des jeweiligen Landes (des Installationsortes).
Leitungsanforderungen
Anschlussbedingungen des Netzbetreibers
Anschlussbedingungen Ihres Netzbetreibers beachten!
Leiterquerschnitt Maximale Leitungslänge
SB 1200 SB 1700
1,5 mm² 18 m 15 m
2,5 mm² 30 m 22,5 m

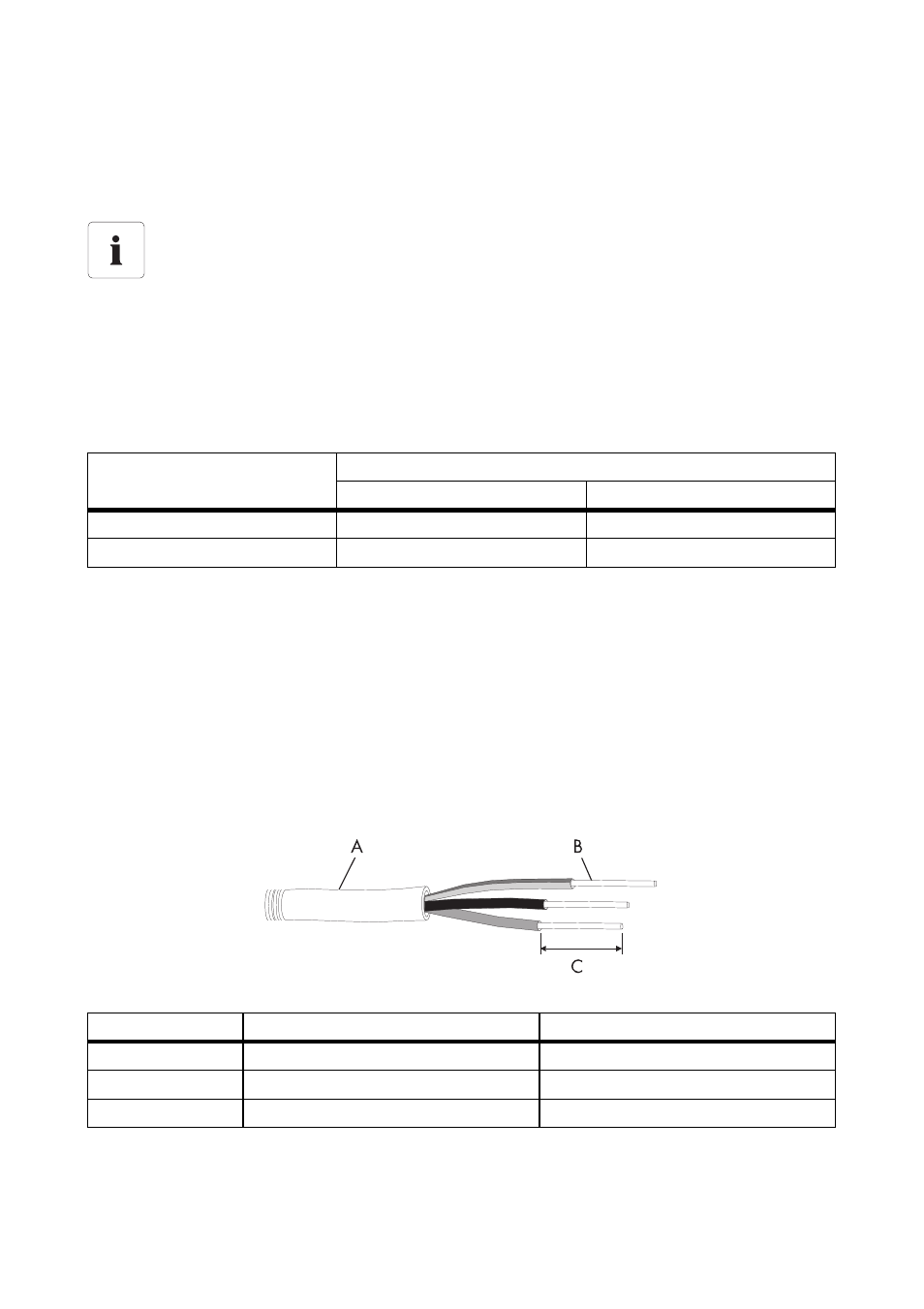

Position Bezeichnung Wert
A Außendurchmesser 9 mm …17 mm
B Leiterquerschnitt maximal 2,5 mm²
C Abisolierlänge 4 mm … 5 mm
