Fehlersuche SMA Solar Technology AG
58 SB12-17-IA-de-52 Installationsanleitung
9.3.2 Funktion der Varistoren prüfen
Varistoren sind Verschleißteile, deren Funktion durch Alterung oder durch wiederholte Beanspruchung
durch Überspannungen eingeschränkt wird. Daher ist es möglich, dass einer der thermisch
überwachten Varistoren seine Schutzfunktion verloren hat und demzufolge die rote LED leuchtet.
Prüfen Sie die Funktion der Varistoren wie im Folgenden beschrieben:
1. Den Wechselrichter öffnen, wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 44) beschrieben.
2. Bei beiden Varistoren im eingebauten Zustand mit
Hilfe eines Multimeters feststellen, ob zwischen den
Anschlüssen B und C eine leitende Verbindung
besteht.

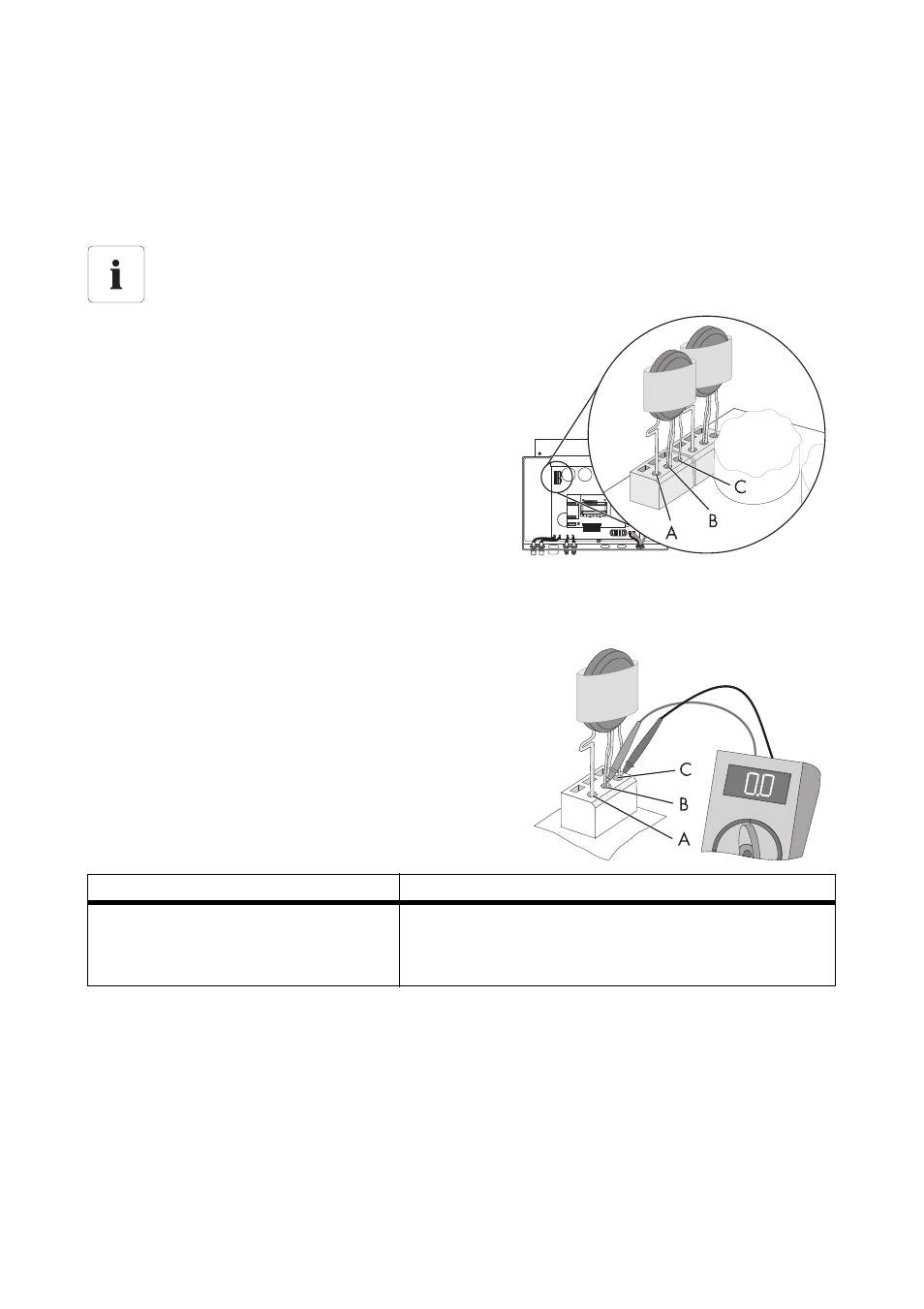

Position der Varistoren
Die Position der Varistoren können Sie anhand der unten dargestellten Grafik ermitteln.
Beachten Sie folgende Zuordnung der
Klemmen:
• Klemme A: äußere Klemme
(Varistoranschluss mit Schlaufe [Sicke])
• Klemme B: mittlere Klemme
• Klemme C: äußere Klemme
(Varistoranschluss ohne Schlaufe
[Sicke]).
Ergebnis Maßnahme
☑ Es besteht eine leitende
Verbindung.
Vermutlich liegt ein anderer Fehler im Wechselrichter vor.
• SMA Serviceline kontaktieren (siehe
Kapitel 13 „Kontakt“ (Seite 69)
