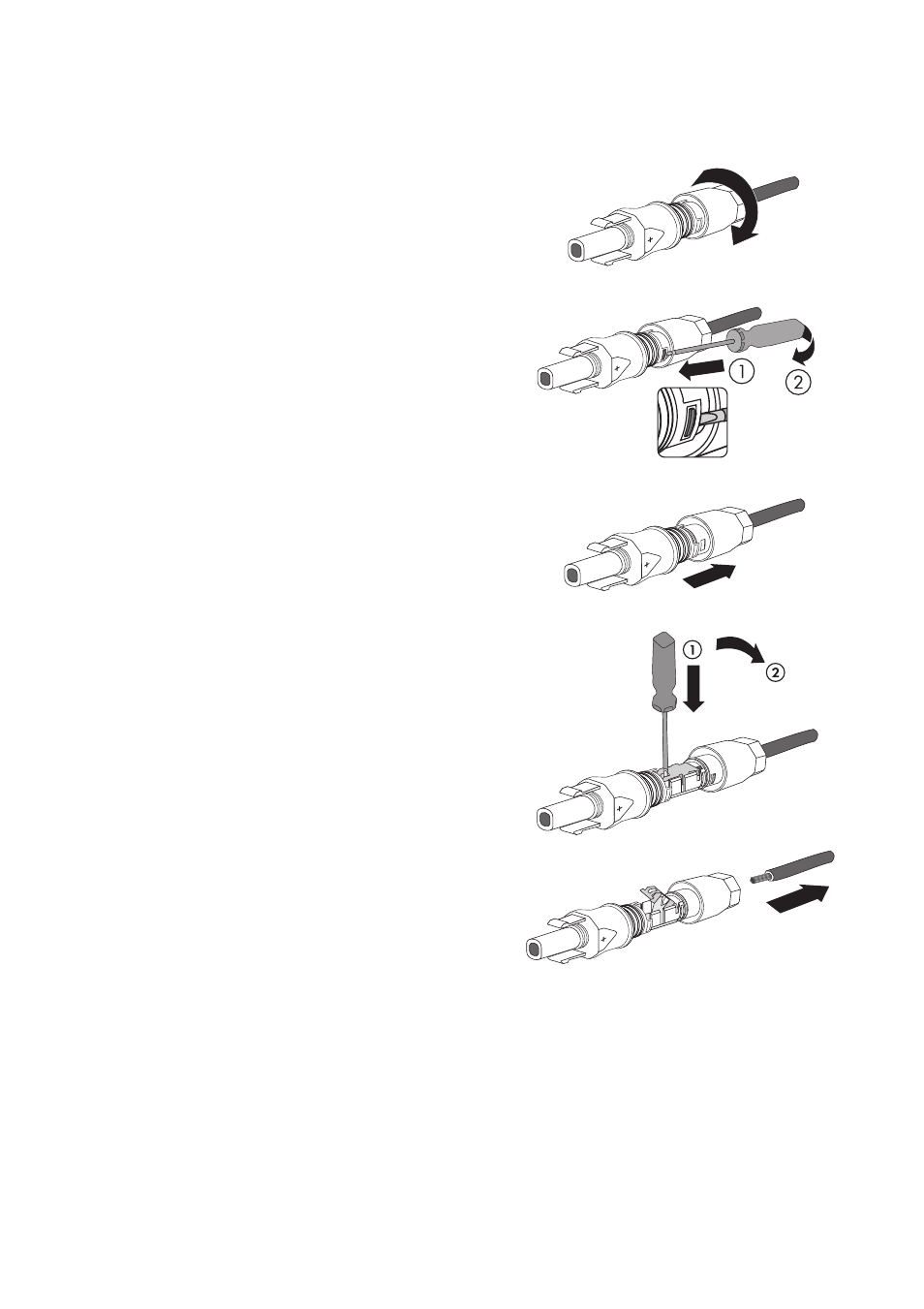

5.4.3 DC-Steckverbinder öffnen
1. Verschraubung aufdrehen.
2. Den Stecker entriegeln: Einen Schraubendreher in
die seitliche Verrastung einhaken und aufhebeln.
Dabei einen Schraubendreher mit einer
Klingenbreite von 3,5 mm verwenden.
3. Den DC-Steckverbinder vorsichtig auseinander
ziehen.
4. Den Klemmbügel lösen. Dabei einen
Schraubendreher mit einer Klingenbreite von
3,5 mm verwenden.
5. Leitung entnehmen.
☑ Die Leitung ist aus dem DC-Steckverbinder entfernt.
