Elektrischer Anschluss SMA Solar Technology AG
24 SB12-17-IA-de-52 Installationsanleitung
7. Druckschraube bzw. Kabelverschraubung und Gewindehülse über AC-Leitung führen.
8. Schutzleiter PE (grün-gelb) in die Schraubklemme
mit dem Erdungszeichen am Buchseneinsatz
stecken und Schraube festziehen.
9. Neutralleiter N (blau) in die Schraubklemme 1 am
Buchseneinsatz stecken und Schraube festziehen.
10. Phase L (braun oder schwarz) in die
Schraubklemme 2 am Buchseneinsatz stecken und
Schraube festziehen.
11. Schraubklemme 3 am Buchseneinsatz frei lassen.
12. Anschlussadern auf festen Sitz prüfen.

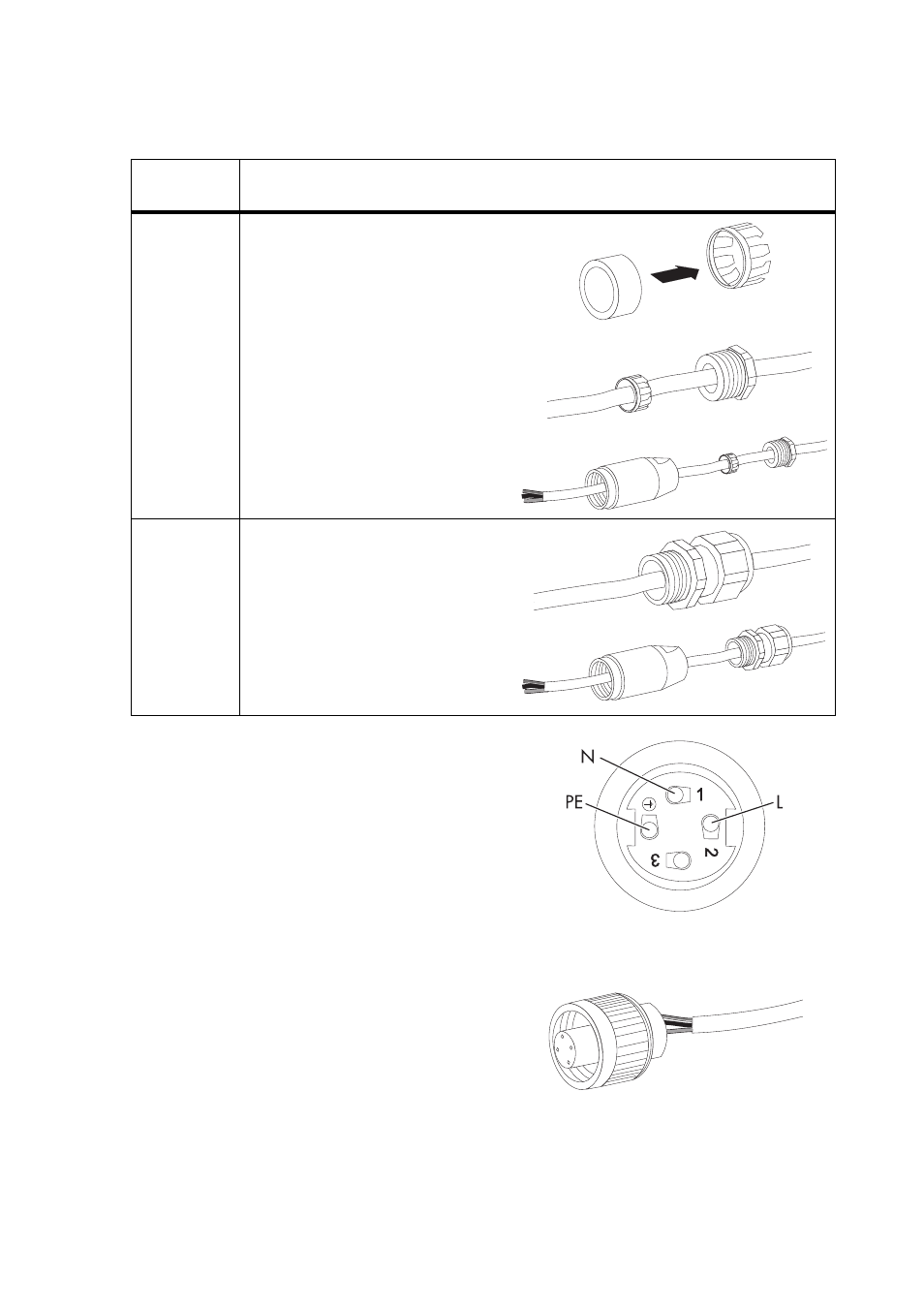

Eingesetzte
Größe Vorgehensweise
PG13,5 • Dichtungsring in Klemmkorb
drücken.
• Druckschraube PG13,5 und
Klemmkorb inklusive
Dichtungsring über
AC‑Leitung führen.
• Gewindehülse über
AC‑Leitung führen.
PG16 • Kabelverschraubung PG16
über AC-Leitung führen.
• Gewindehülse über
AC‑Leitung führen.
