SMA Solar Technology AG
Fehlersuche
Installationsanleitung
SB12-17-IA-de-52
57

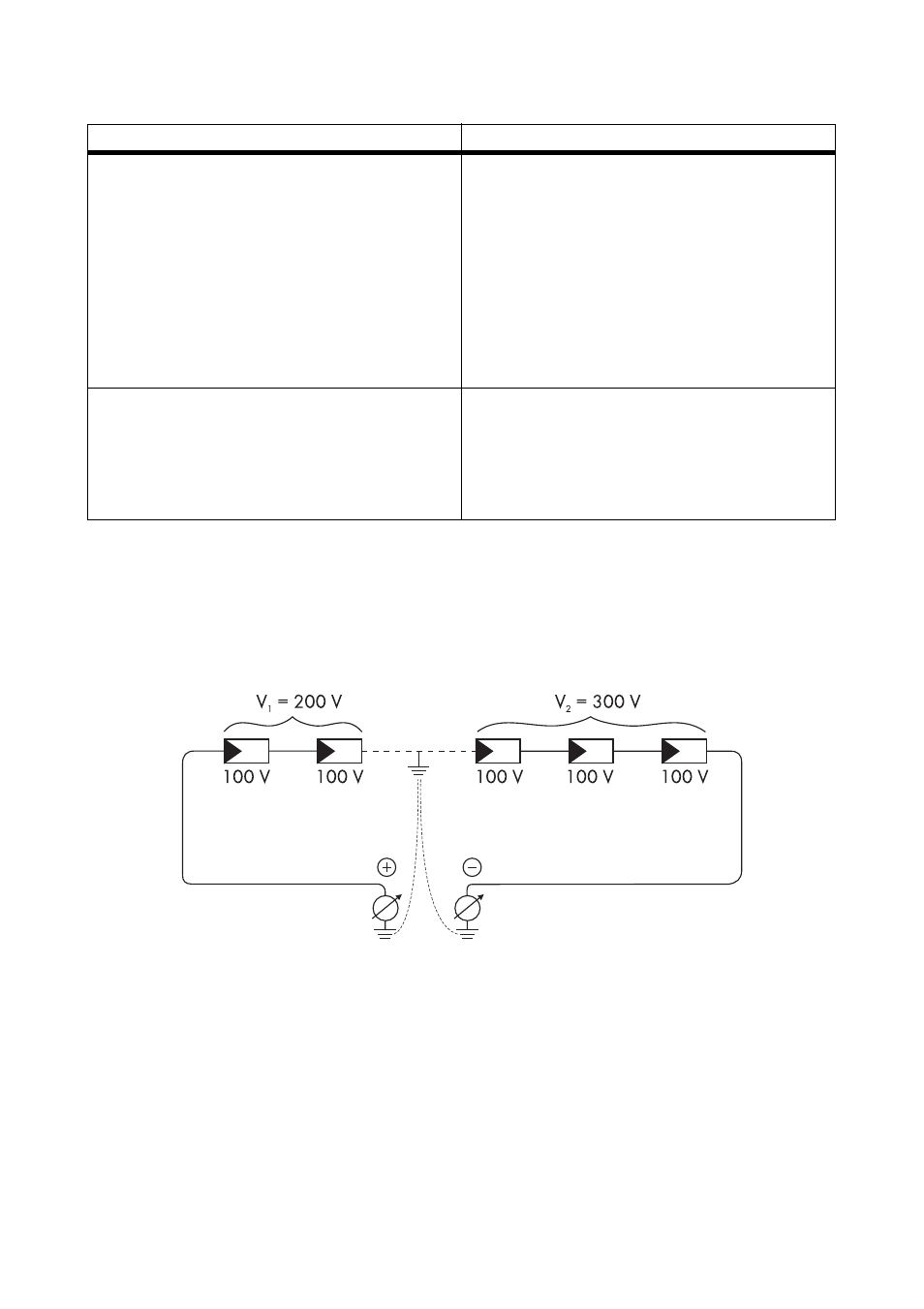

Lage des Erdschlusses
Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial (PE) und Minuspol gegen Erdpotenzial (PE) ermittelt
werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis
Maßnahme
☑ Sie haben einen Erdschluss festgestellt.
Der Installateur des PV-Generators muss den
Erdschluss im betreffenden String beseitigen. Die
Lage des Erdschlusses können Sie wie unten
angegeben ermitteln.
• Fehlerhaften String nicht wieder
anschließen.
• Den Wechselrichter in Betrieb nehmen, wie
in Kapitel 6.1 „Wechselrichter in Betrieb
nehmen“ (Seite 37) beschrieben.
☑ Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Varistoren prüfen, wie in Kapitel
9.3.2 „Funktion der Varistoren prüfen“
(Seite 58) beschrieben.
