5.2.2 Wechselrichter an das öffentliche Netz (AC) anschließen

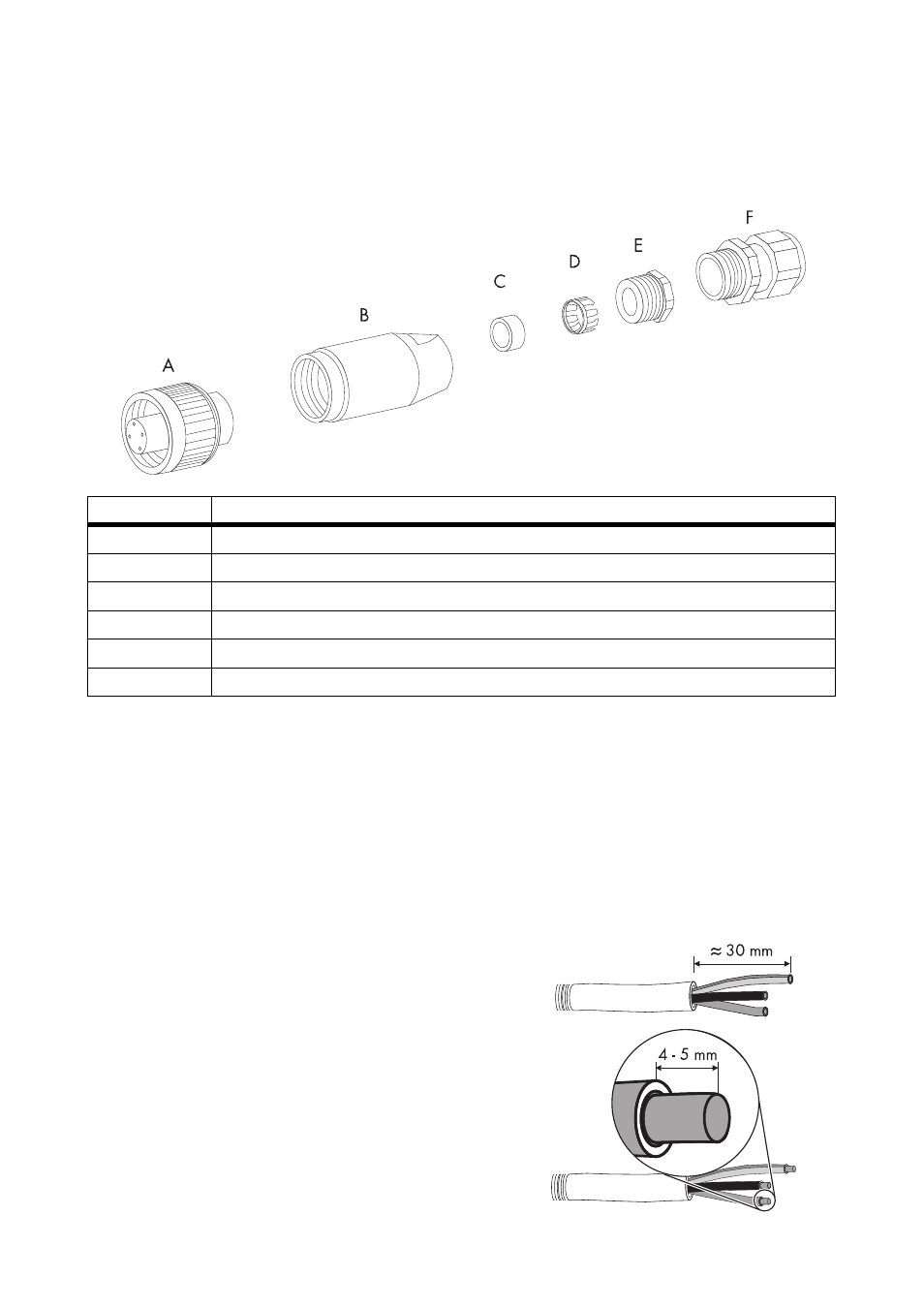

Übersicht AC-Kupplungsdose
Vorgehensweise
1. Passende Verschraubung für AC-Leitung wählen.
2. Netzspannung prüfen und mit „V
AC
nom
“ auf dem Typenschild vergleichen.
Der genaue Arbeitsbereich des Wechselrichters ist in den Betriebsparametern festgelegt. Das
entsprechende Dokument finden Sie im Downloadbereich unter www.SMA.de in der Kategorie
„Technische Beschreibung“ des jeweiligen Wechselrichters.
3. Den Leitungsschutzschalter ausschalten, gegen Wiedereinschalten sichern und
Spannungsfreiheit feststellen.
4. AC-Leitung ca. 30 mm abmanteln.
5. L und N 5 mm kürzen.
6. Adern des Kabels 4 mm bis 5 mm abisolieren.
Objekt
Beschreibung
A
Buchseneinsatz
B
Gewindehülse
C
Dichtungsring PG13,5
D
Klemmkorb PG13,5
E
Druckschraube PG13,5 (für Leitungsdurchmesser 9 mm … 13,5 mm)
F
Kabelverschraubung PG16 (für Leitungsdurchmesser 13,5 mm … 17 mm)
