13. Gewindehülse auf Buchseneinsatz drehen.
14. Druckschraube bzw. Kabelverschraubung fest auf Gewindehülse drehen.
☑ AC-Kupplungsdose ist zusammengeschraubt.
15. Wenn die AC-Kupplungsdose nicht sofort am Wechselrichter angeschlossen wird, AC-Buchse
am Wechselrichter mit der mitgelieferten Schutzkappe verschließen.

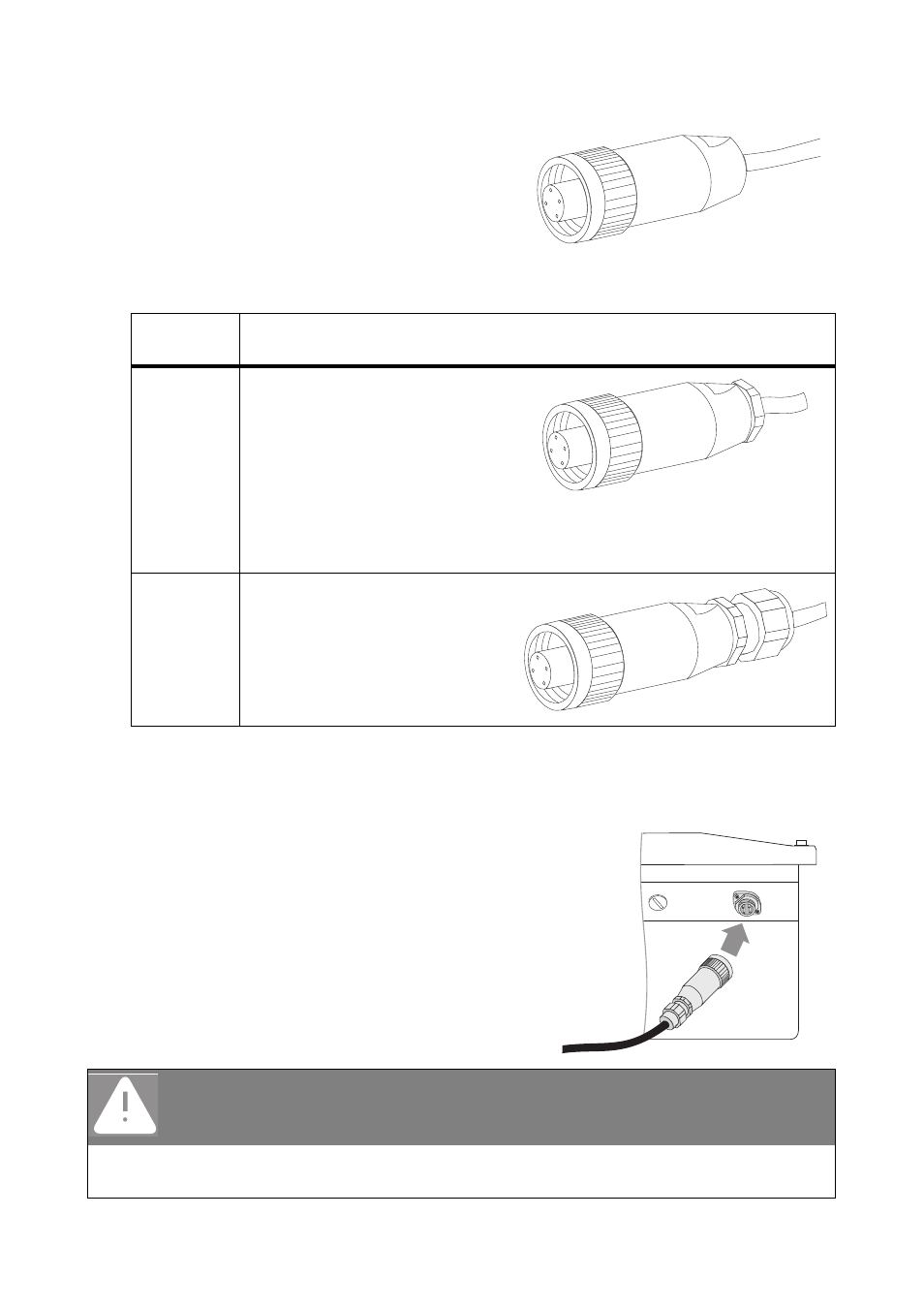

16. AC-Kupplungsdose in die AC-Buchse am
Wechselrichter stecken. Gegebenenfalls vorher
Schutzkappe entfernen.
17. Gewindering der AC-Kupplungsdose fest auf die
AC-Buchse am Wechselrichter drehen. Der
Gewindering dient zur Abdichtung und
Zugentlastung der AC-Kupplungsdose.
☑ Die AC-Leitung ist am Wechselrichter
angeschlossen.
Eingesetzte
Größe Vorgehensweise
PG13,5
Der Klemmkorb inklusive Dichtungsring drückt sich dabei in die Gewindehülse
und ist nicht mehr sichtbar.
PG16 • Überwurfmutter der
Kabelverschraubung
festdrehen.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der Wechselrichter fest
verschlossen und der PV-Generator angeschlossen ist.
