Elektrischer Anschluss SMA Solar Technology AG
26 SB12-17-IA-de-52 Installationsanleitung
5.2.3 Zusätzliche Erdung anschließen
Wenn ein zweiter Schutzleiter, eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist,
können Sie den Wechselrichter zusätzlich am Gehäuse erden.

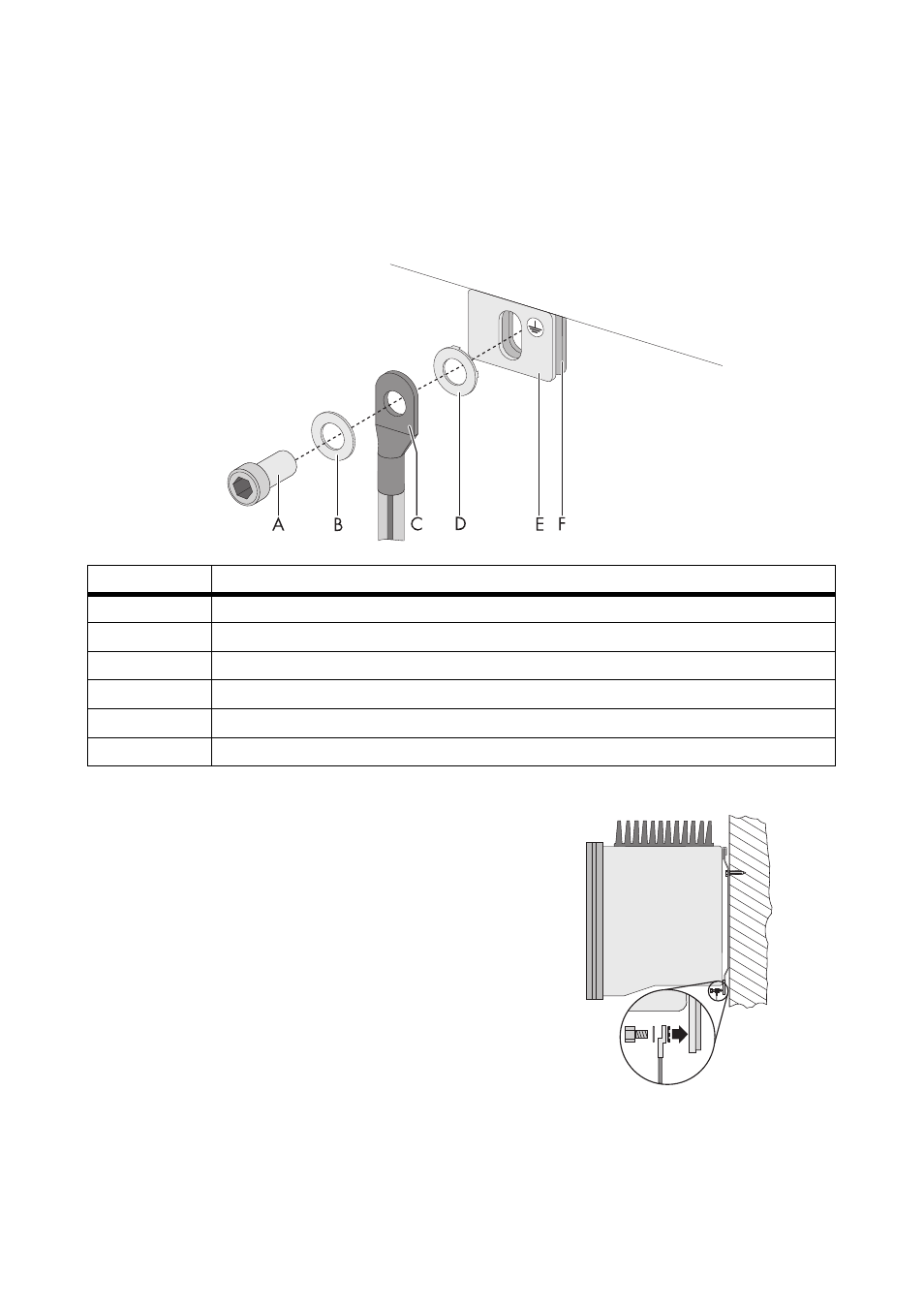

Übersicht zusätzliche Erdung
Vorgehensweise
1. Unterlegscheibe, Kabelschuh mit Schutzleiter und
Sperrkantscheibe auf der Zylinderschraube
anordnen. Die Verzahnung der Sperrkantscheibe
muss zur Metalllasche zeigen.
2. Zylinderschraube durch die Metalllasche an der
Gehäuseunterseite stecken und und mit der
Wandhalterung verschrauben. Dabei
Zylinderschraube mit einem Drehmoment von
6 Nm anziehen.
3. Kontakt zwischen Schutzleiter und Gehäuse
gemäß den im Installationsland geltenden
Vorschriften prüfen.
Objekt Beschreibung
A M6x12 Zylinderschraube (im Lieferumfang enthalten)
B Unterlegscheibe
C Kabelschuh (M6) mit Schutzleiter
D Sperrkantscheibe (im Lieferumfang enthalten)
E Metalllasche an Gehäuseunterseite
F Wandhalterung des Wechselrichters
