Sicherheit SMA Solar Technology AG
12 SB25-30-IA-de-51 Installationsanleitung
2.3 Erklärung der Symbole
In diesem Kapitel finden Sie eine Erklärung aller Symbole, die sich auf dem Wechselrichter und auf
dem Typenschild befinden.
2.3.1 Symbole am Wechselrichter
* Diese Funktion gilt ab Firmware‑Version 4.00, nicht bei SB 2500-IT/3000-IT
** optional
*** QR Code ist eine eingetragene Marke des DENSO WAVE INCORPORATED.

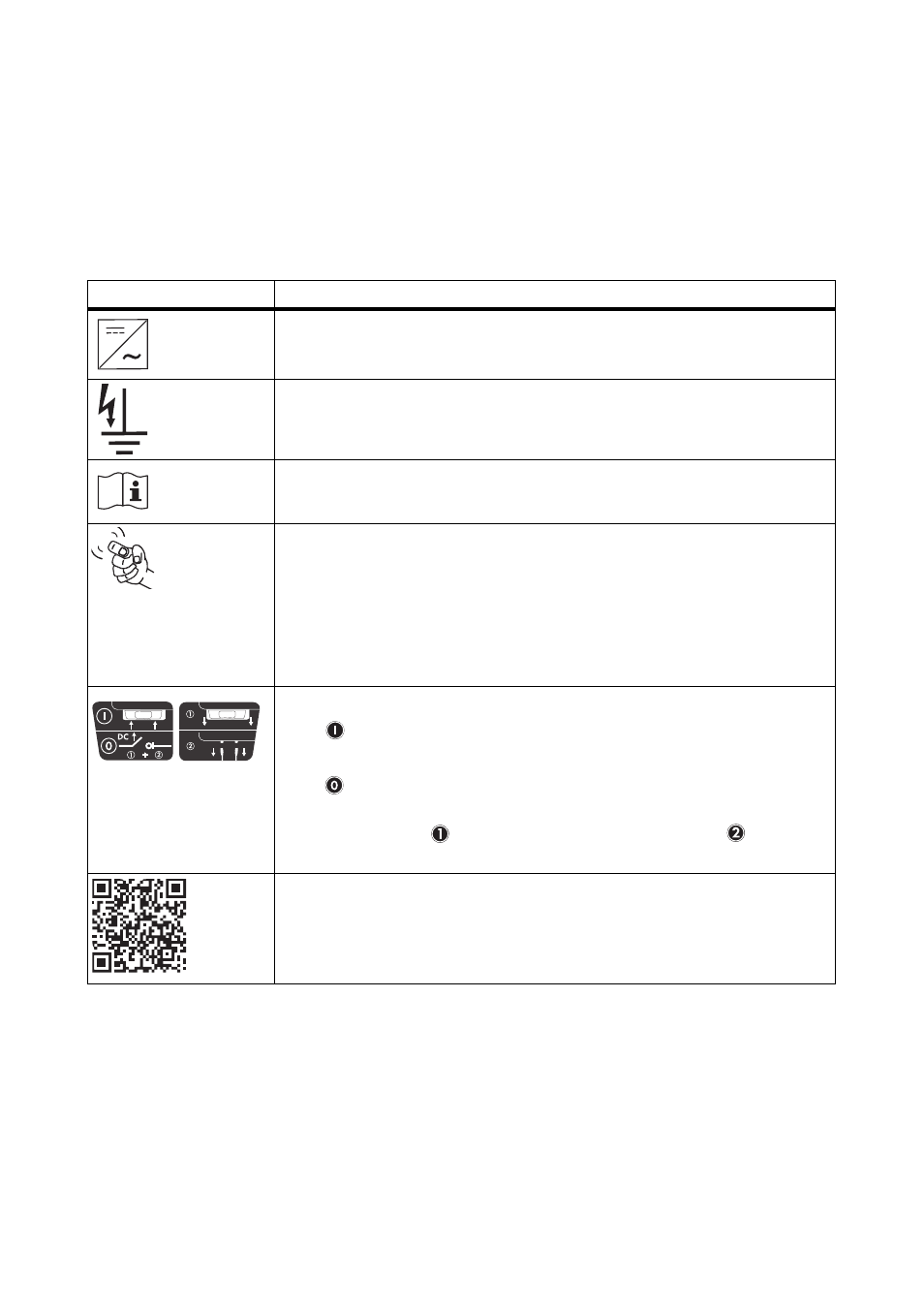

Symbol Erklärung
Betriebsanzeige.
Zeigt den Betriebszustand des Wechselrichters an.
Erdschluss oder Varistor defekt.
Lesen Sie das Kapitel 9.3 „Rote LED leuchtet dauerhaft“ (Seite 58).
Fehler oder Störung.
Lesen Sie das Kapitel 9 „Fehlersuche“ (Seite 53).
Durch Klopfen an den Gehäusedeckel können Sie das Display bedienen.
• 1‑mal klopfen: Die Hintergrundbeleuchtung schaltet ein oder das
Display schaltet eine Display‑Meldung weiter.
• 2‑mal nacheinander klopfen*: Der Wechselrichter zeigt die
Display‑Meldungen der Startphase erneut an (siehe Kapitel
6.2 „Display-Meldungen in der Startphase“ (Seite 40)).
DC-Lasttrenner Electronic Solar Switch (ESS)**
• Wenn der Electronic Solar Switch steckt, dann ist der
DC‑Stromkreis geschlossen.
• Um den DC-Stromkreis zu unterbrechen und den Wechselrichter
sicher unter Last zu trennen, müssen Sie zuerst den Electronic Solar
Switch ziehen
und danach alle DC-Steckverbinder abziehen,
wie in Kapitel 7.2 „Wechselrichter öffnen“ (Seite 46) beschrieben.
QR Code ® *** für SMA Bonusprogramm
Informationen zum SMA Bonusprogramm finden Sie unter
www.SMA‑Bonus.com.
