Elektrischer Anschluss SMA Solar Technology AG
30 SB25-30-IA-de-51 Installationsanleitung

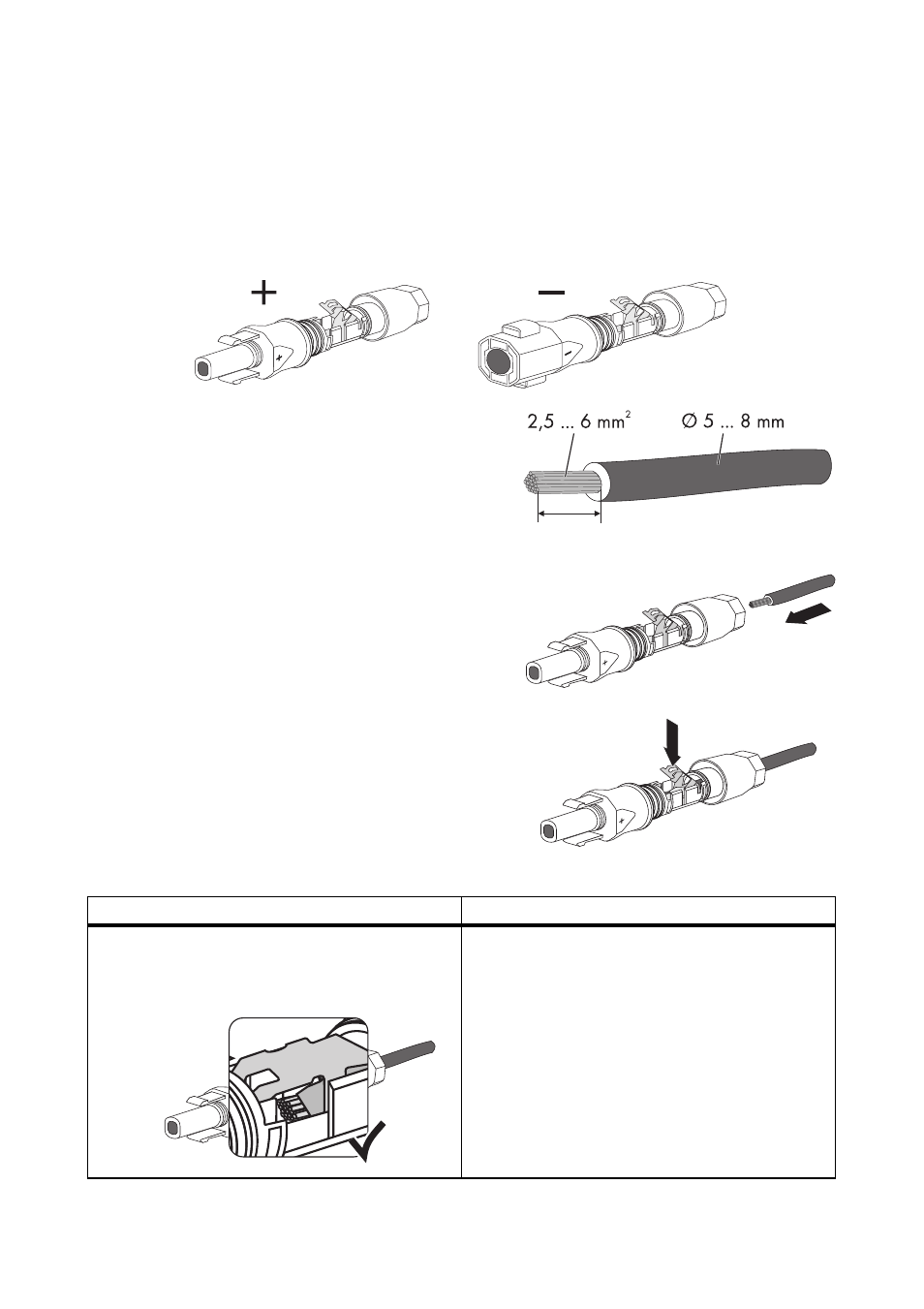

5.4.2 DC-Steckverbinder konfektionieren
Für den Anschluss am Wechselrichter müssen alle Anschlussleitungen der PV-Module mit den
mitgelieferten DC-Steckverbindern ausgestattet sein.
Konfektionieren Sie die DC-Steckverbinder wie im Folgenden beschrieben. Achten Sie dabei auf
richtige Polarität. Die DC-Steckverbinder sind mit „+“ und „–“ gekennzeichnet.
Leitungsanforderungen:
• Verwenden Sie eine PV1-F Leitung.
Vorgehensweise
1. Abisolierte Leitung bis zum Anschlag in den Stecker
einführen.
2. Den Klemmbügel nach unten drücken, bis er hörbar
einrastet.
3. Korrekten Sitz der Leitung prüfen:
Ergebnis Maßnahme
☑ Wenn die Leiter in der Kammer des
Klemmbügels zu sehen sind, sitzt die
Leitung korrekt.
• Mit Punkt 4 fortfahren.
