SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB25-30-IA-de-51 35

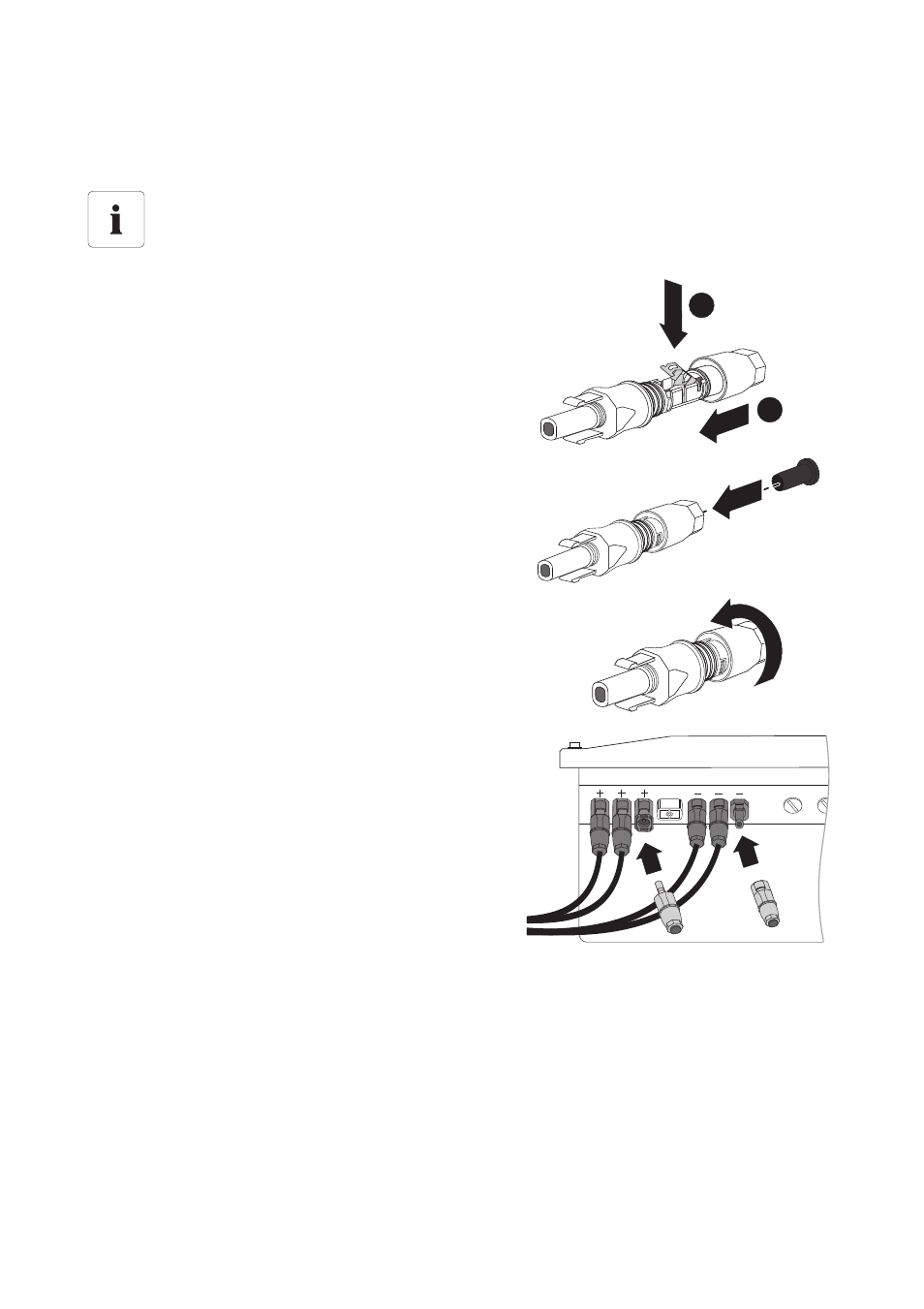

7. Um die Dichtigkeit am Wechselrichter herzustellen, müssen alle nicht benötigten DC-Eingänge
mit DC-Steckverbindern und Dichtstopfen verschlossen werden:
– Den Klemmbügel bei den nicht benötigten
DC‑Steckverbindern herunterdrücken und
Verschraubung zum Gewinde schieben.
– Den Dichtstopfen in den DC‑Steckverbinder
stecken.
– Den DC‑Steckverbinder festdrehen
(Drehmoment: 2 Nm).
– Die DC-Steckverbinder mit Dichtstopfen in die
zugehörigen DC-Eingänge am Wechselrichter
stecken.
☑ Die DC-Steckverbinder rasten hörbar ein.
8. Sicherstellen, dass alle DC‑Steckverbinder fest sitzen.
Dichtstopfen
• Die Dichtstopfen NICHT DIREKT in die DC-Eingänge am Wechselrichter stecken.
+
1
2
+
+
