16. AC-Kupplungsdose in die AC-Buchse am
Wechselrichter stecken. Gegebenenfalls vorher
Schutzkappe entfernen.
17. Gewindering der AC-Kupplungsdose fest auf die
AC-Buchse am Wechselrichter drehen. Der
Gewindering dient zur Abdichtung und
Zugentlastung der AC-Kupplungsdose.
☑ Die AC-Leitung ist am Wechselrichter angeschlossen.
5.2.3 Zusätzliche Erdung anschließen
Wenn ein zweiter Schutzleiter, eine zusätzliche Erdung oder ein Potenzialausgleich erforderlich ist,
können Sie den Wechselrichter zusätzlich am Gehäuse erden.

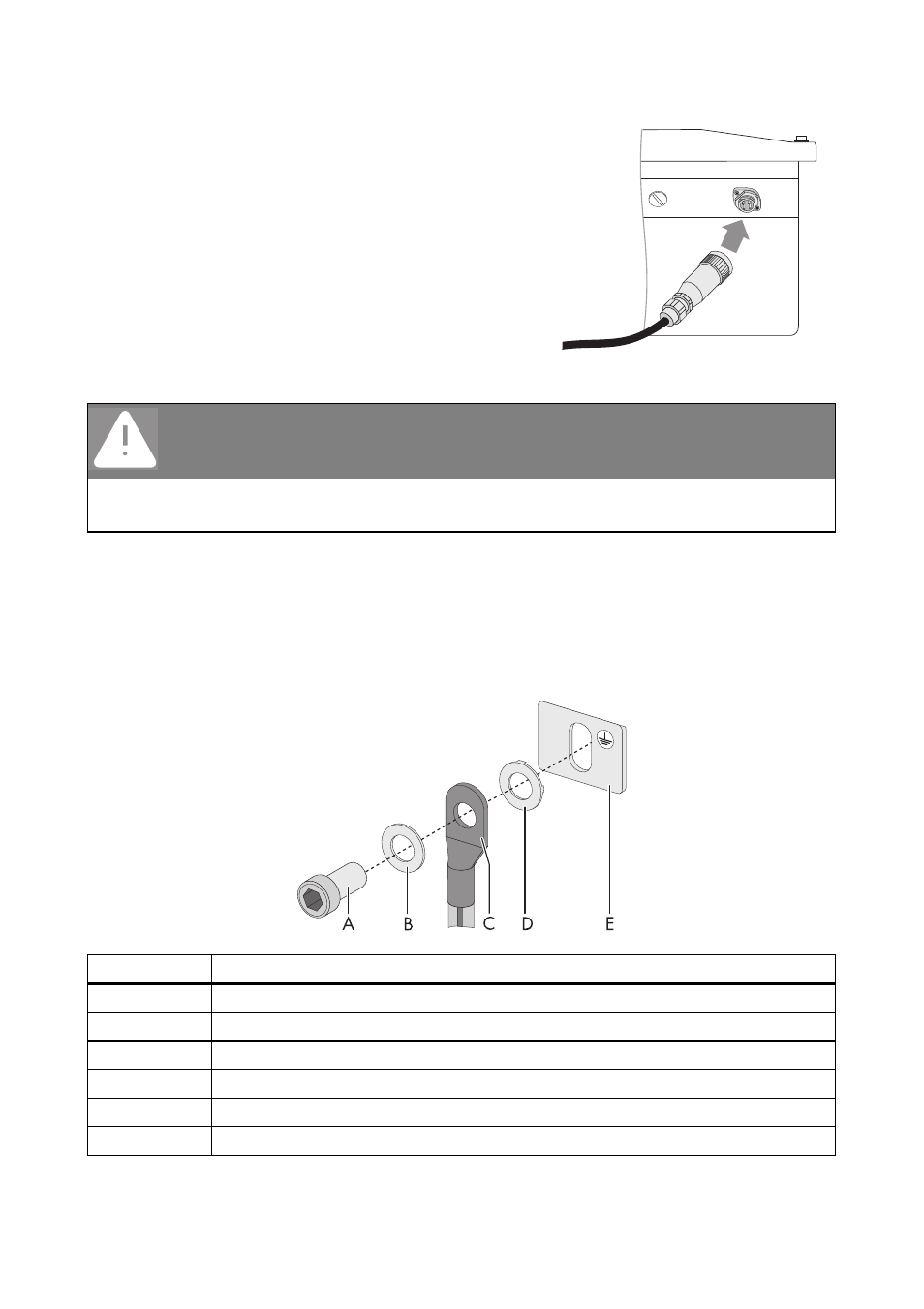

Übersicht zusätzliche Erdung
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Den Leitungsschutzschalter erst einschalten, wenn der Wechselrichter fest
verschlossen und der PV-Generator angeschlossen ist.
Objekt
Beschreibung
A
M6x12 Zylinderschraube (im Lieferumfang enthalten)
B
Unterlegscheibe
C
Kabelschuh (M6) mit Schutzleiter
D
Sperrkantscheibe (im Lieferumfang enthalten)
E
Metalllasche an Gehäuseunterseite
F
Wandhalterung des Wechselrichters
