12. Anschlussadern auf festen Sitz prüfen.
13. Gewindehülse auf Buchseneinsatz drehen.
14. Druckschraube bzw. Kabelverschraubung fest auf Gewindehülse drehen.
☑ AC-Kupplungsdose ist zusammengeschraubt.
15. Wenn die AC-Kupplungsdose nicht sofort am Wechselrichter angeschlossen wird, AC-Stecker
am Wechselrichter mit der mitgelieferten Schutzkappe verschließen.

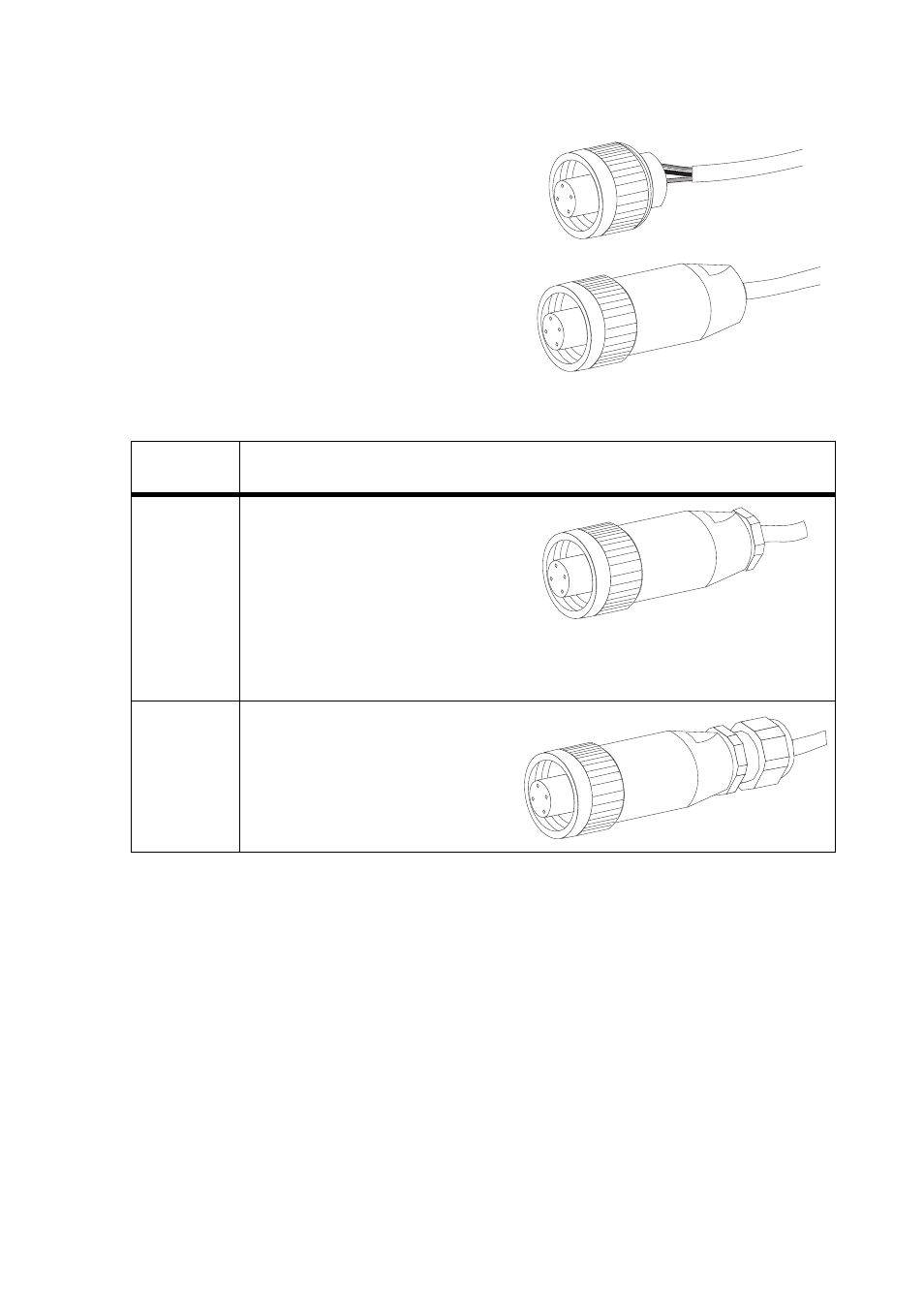

Eingesetzte
Größe Vorgehensweise
PG13,5
Der Klemmkorb inklusive Dichtungsring drückt sich dabei in die Gewindehülse
und ist nicht mehr sichtbar.
PG16 • Überwurfmutter der
Kabelverschraubung
festdrehen.
