Elektrischer Anschluss
SMA Solar Technology AG
20
SB25-30-IA-de-51
Installationsanleitung
5 Elektrischer Anschluss
5.1 Übersicht des Anschlussbereichs
5.1.1 Außenansicht

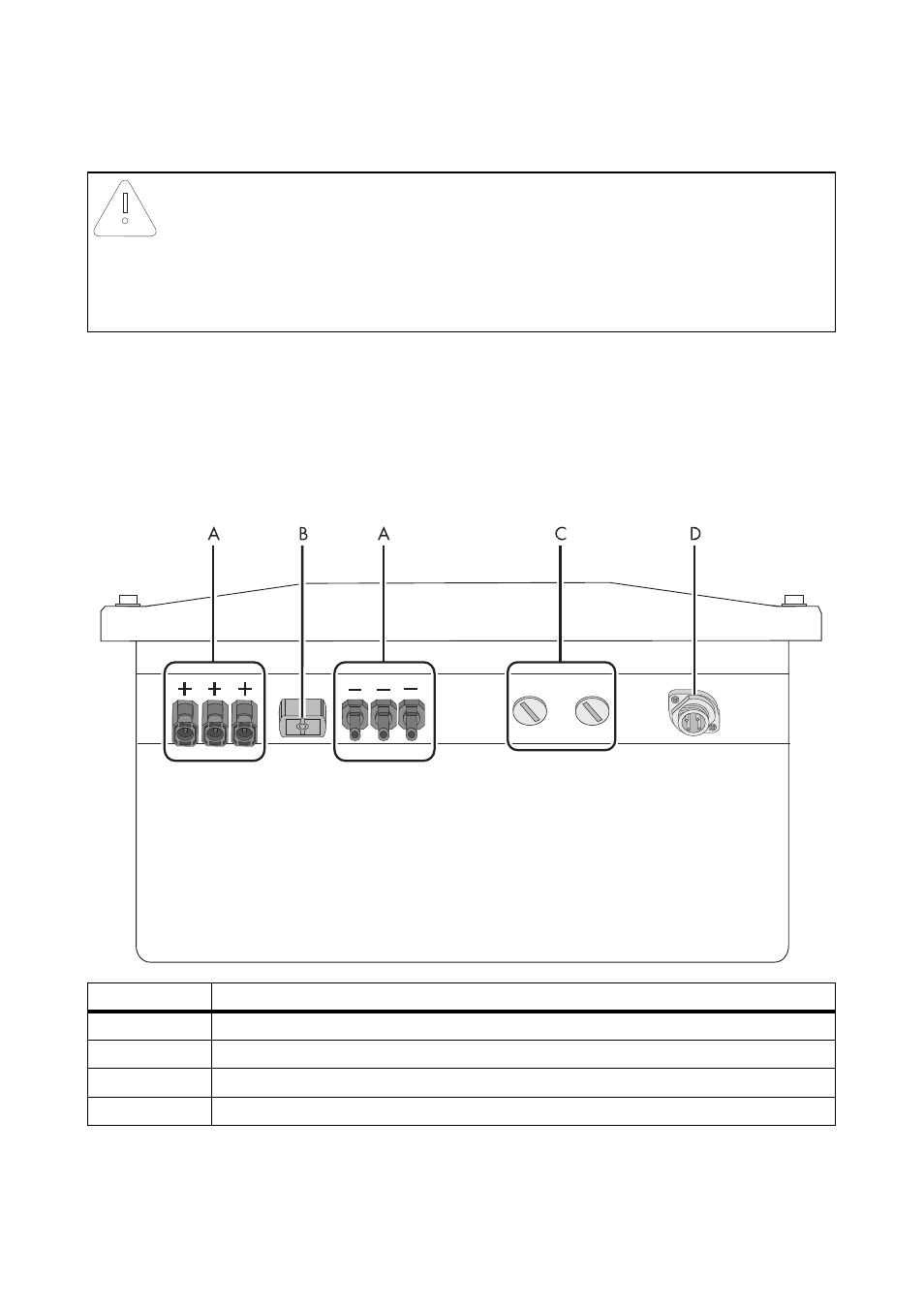

Folgende Abbildung zeigt die Zuordnung der einzelnen Anschlussbereiche an der Unterseite des
Wechselrichters.
* Wenn Sie den Wechselrichter ohne ESS bestellt haben, ist der Wechselrichter mit 1 negativen und 1 positiven DC‑Steckverbinder
ausgestattet.
** optional
ACHTUNG!
Beschädigung des Wechselrichters durch elektrostatische Entladung!
Bauteile im Inneren des Wechselrichters können durch statische Entladung irreparabel
beschädigt werden.
• Erden Sie sich vor Berühren eines Bauteils.
Objekt
Beschreibung
A
DC-Steckverbinder für den Anschluss der PV-Strings*
B
Buchse für den Anschluss des DC-Lasttrenners Electronic Solar Switch (ESS)**
C
Gehäuseöffnung mit Verschlussstopfen für Kommunikation
D
Buchse für AC-Anschluss
