SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB25-30-IA-de-51 31

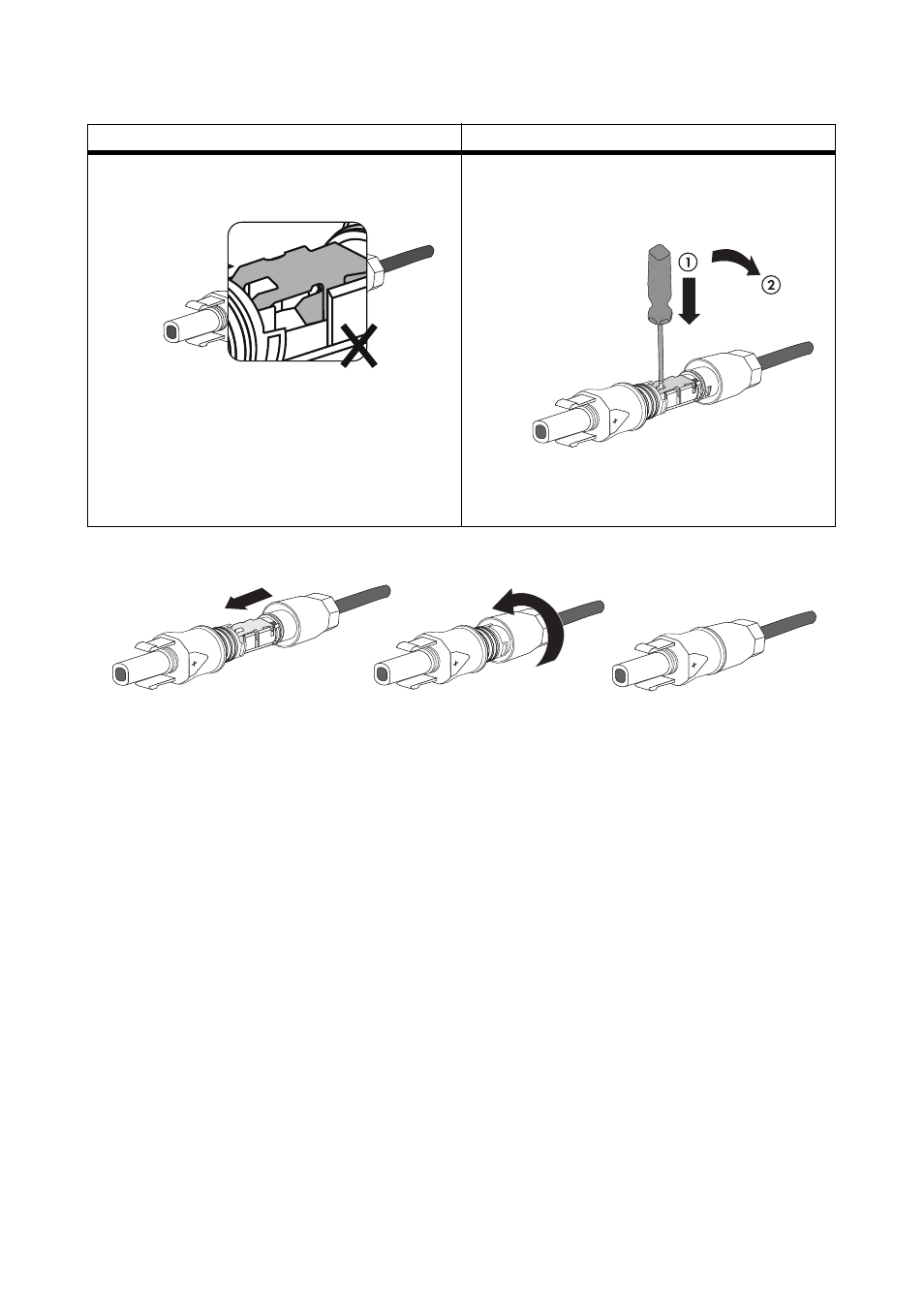

4. Verschraubung zum Gewinde schieben und mit einem Drehmoment von 2 Nm zudrehen.
☑ Die DC-Steckverbinder sind fertig konfektioniert und können nun an den Wechselrichter
angeschlossen werden, wie in Kapitel 5.4.4 „PV-Generator (DC) anschließen“ (Seite 33)
beschrieben.
☑ Wenn die Leiter nicht in der Kammer zu
sehen sind, sitzt die Leitung nicht korrekt.
• Den Klemmbügel lösen. Dabei einen
Schraubendreher mit einer Klingenbreite
von 3,5 mm verwenden.
• Leitung entnehmen und erneut mit Punkt 1
beginnen.
Ergebnis Maßnahme
