5.1.2 Innenansicht

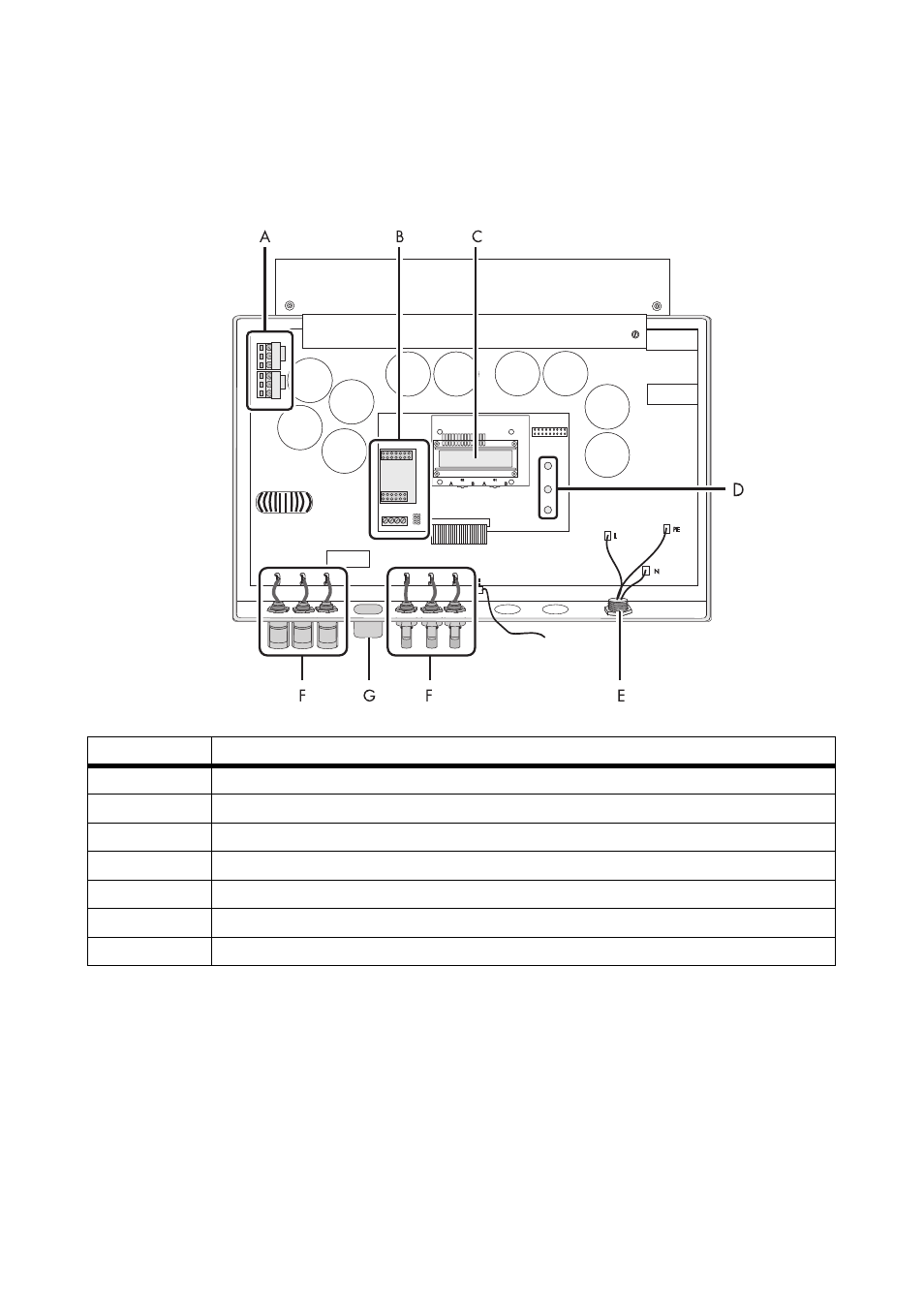

Folgende Abbildung zeigt die unterschiedlichen Komponenten und Anschlussbereiche des geöffneten
Wechselrichters.
* Wenn Sie den Wechselrichter ohne ESS bestellt haben, ist der Wechselrichter mit 1 negativen und 1 positiven DC‑Steckverbinder
ausgestattet.
** optional
Objekt Beschreibung
A Varistoren
B Anschlussbereich und Steckplätze für die optionale Kommunikation über RS485
C Display
D LEDs zur Betriebszustandsanzeige
E Buchse für AC-Anschluss
F DC-Steckverbinder*
G Buchse für den Electronic Solar Switch (ESS)**
