Fehlersuche SMA Solar Technology AG
60 SB25-30-IA-de-51 Installationsanleitung

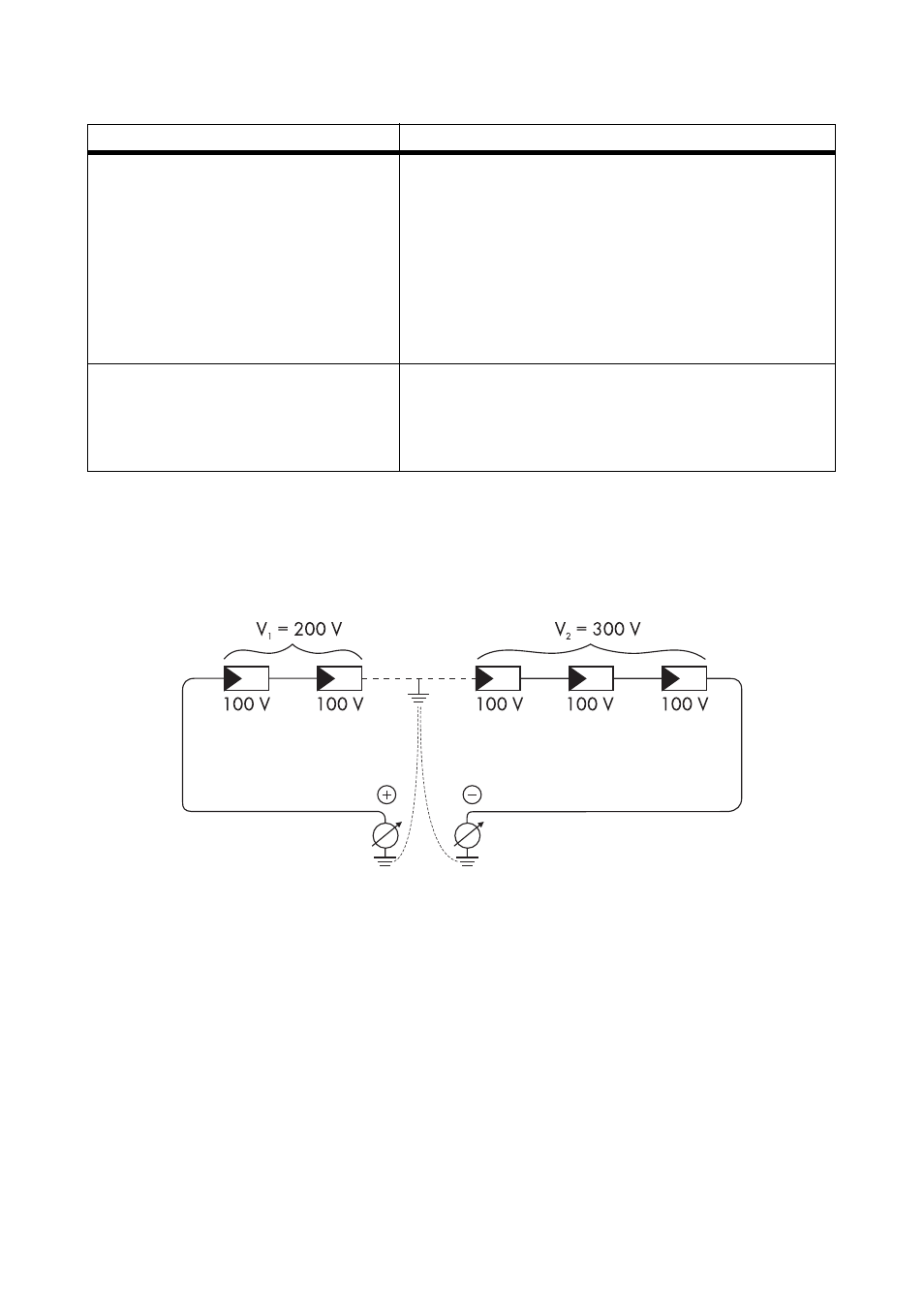

Lage des Erdschlusses
Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Pluspol gegen Erdpotenzial und Minuspol gegen Erdpotenzial (PE) ermittelt werden.
Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis Maßnahme
☑ Sie haben einen Erdschluss
festgestellt.
• Der Installateur des PV-Generators muss den
Erdschluss im betreffenden String beseitigen. Die
Lage des Erdschlusses können Sie wie unten
angegeben ermitteln.
• Fehlerhaften String nicht wieder anschließen.
• Den Wechselrichter in Betrieb nehmen, wie in
Kapitel 6.1 „Wechselrichter in Betrieb nehmen“
(Seite 39) beschrieben.
☑ Sie haben keinen Erdschluss
festgestellt.
Vermutlich ist einer der thermisch überwachten Varistoren
defekt.
• Varistoren prüfen, wie in Kapitel 9.3.2 „Funktion
der Varistoren prüfen“ (Seite 61) beschrieben.
