5.2 Anschluss an das öffentliche Netz (AC)
5.2.1 Bedingungen für den AC-Anschluss
Leitungsauslegung
Leiterquerschnitt mit Hilfe von „Sunny Design“ ab Version 2.0 dimensionieren (siehe
Auslegungsprogramm „Sunny Design“ unter www.SMA.de).
Leitungsanforderungen
Anschlussbedingungen des Netzbetreibers
Die Anschlussbedingungen Ihres Netzbetreibers beachten!

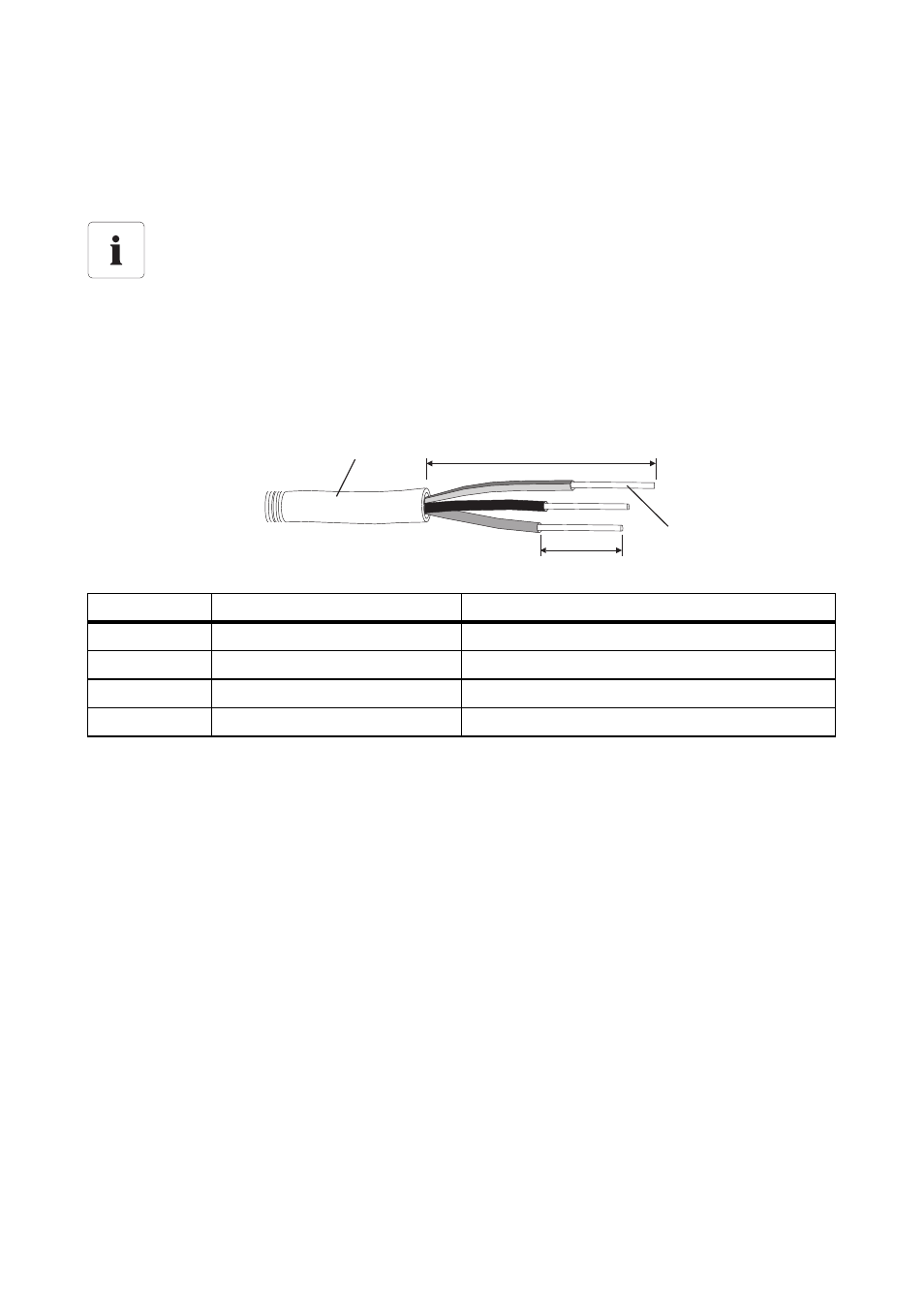

Position Bezeichnung Wert
A Außendurchmesser 9 mm … 17 mm
B Abmantellänge 30 mm
C Leiterquerschnitt maximal 2,5 mm²
D Abisolierlänge 4 mm … 5 mm
D
B A
C
