SMA SB 2500 Installation - Handbuch (Seite 33)

SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung SB25-30-IA-de-51 33

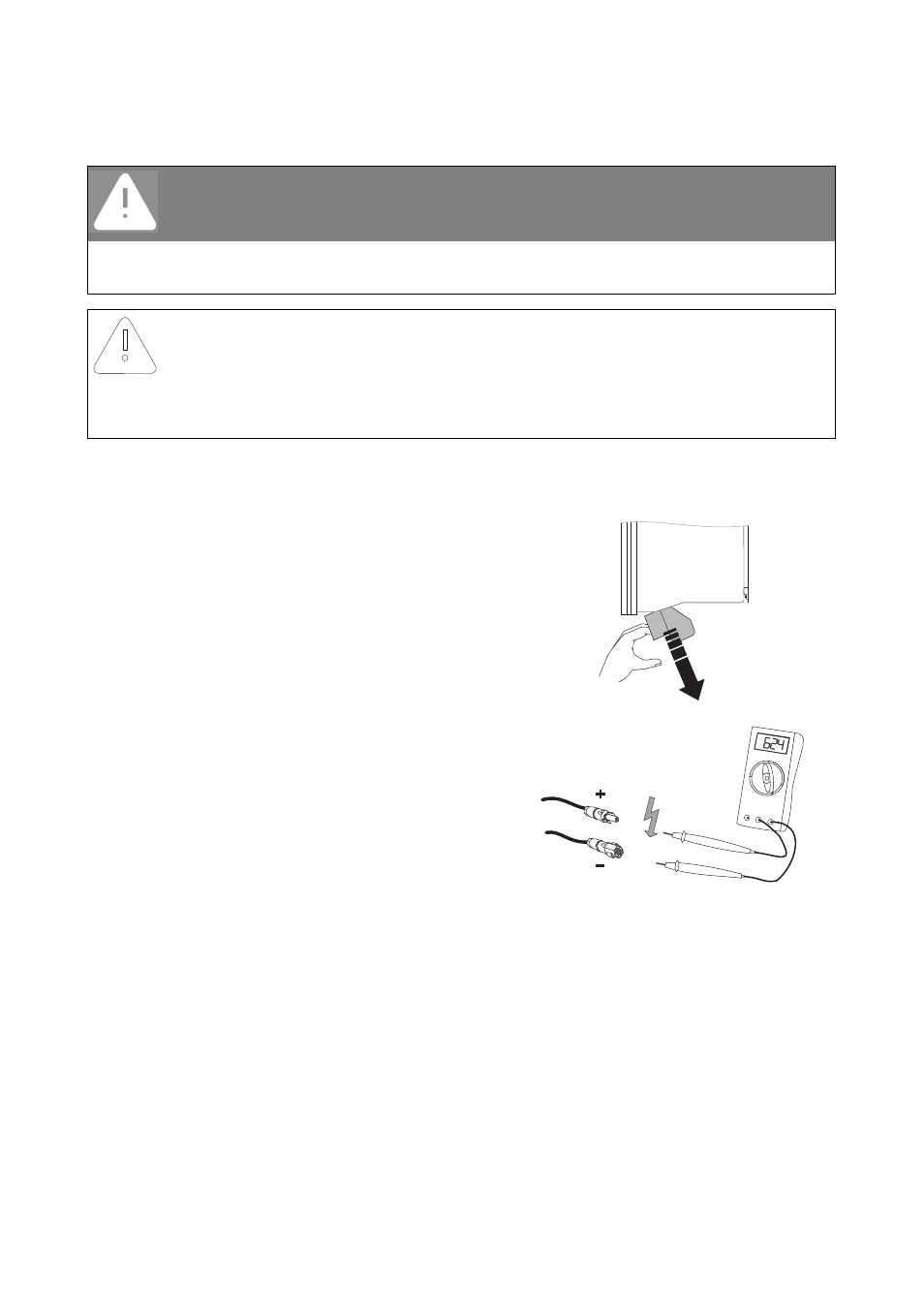

5.4.4 PV-Generator (DC) anschließen
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Wenn externer DC‑Lasttrennschalter vorhanden, externen DC‑Lasttrennschalter freischalten.
3. Wenn Electronic Solar Switch vorhanden,
Electronic Solar Switch nach unten, leicht in
Richtung Wand, abziehen.
4. Anschlussleitungen der PV-Module auf richtige
Polarität und Einhaltung der maximalen
Eingangsspannung des Wechselrichters prüfen.
Bei einer Umgebungstemperatur über 10 °C sollte
die Leerlaufspannung der PV-Module nicht mehr als
90 % der maximalen Eingangsspannung des
Wechselrichters betragen.
Prüfen Sie andernfalls die Anlagenauslegung und die
Verschaltung der PV-Module. Bei niedrigeren
Umgebungstemperaturen kann die maximale
Eingangsspannung des Wechselrichters sonst
überschritten werden.
GEFAHR!
Lebensgefahr durch hohe Spannungen im Wechselrichter!
• Vor Anschluss des PV-Generators sicherstellen, dass der Leitungsschutzschalter
ausgeschaltet ist.
ACHTUNG!
Zerstörung des Messgeräts durch zu hohe Spannungen!
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1 000 V
einsetzen.
