CVP-709/CVP-705 – Bedienungsanleitung 103
Z
u
sa
m
m
en
ba
u de
s CVP
-709
(F
lü
ge
la
us
fü
h
ru
n
g)
2

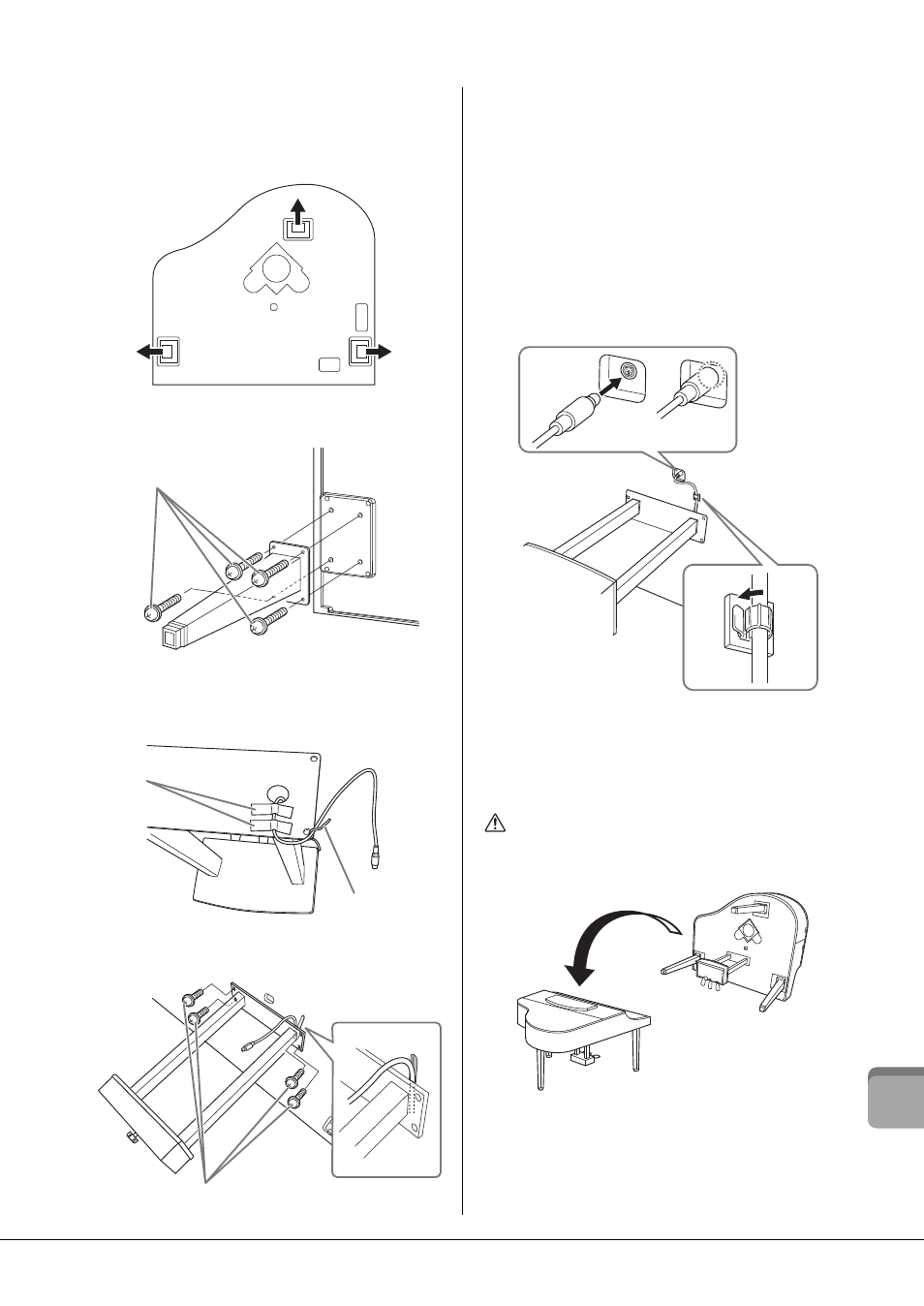

Montieren Sie zwei Vorderbeine und ein
Hinterbein.
Benutzen Sie die folgende Abbildung, um die korrekte
Ausrichtung der Beine zu prüfen.
Ziehen Sie an jedem Bein vier Schrauben fest,
und beginnen Sie dabei mit einem Vorderbein.
3
Montieren Sie den Pedalkasten.
Entfernen Sie den Plastikbinder und das Klebeband, die das
Pedalkabel am oberen Teil des Pedalkastens fixieren.
Führen Sie das Kabel in der Rinne am Gerät, und
montieren Sie den Pedalkasten mit vier Schrauben.
Stecken Sie den Stecker des Pedalkabels in die zugehörige
Buchse am Instrument. Stecken Sie den Stecker so ein,
dass die Seite mit dem Pfeilsymbol nach vorn zeigt
(Tastaturseite). Falls sich der Stecker nicht leicht einstecken
lässt, üben Sie keine Kraft aus, sondern prüfen Sie die
Ausrichtung des Steckers, und stecken Sie ihn dann
erneut ein.
Stecken Sie das Pedalkabel so weit hinein, bis der metallene
Teil des Steckers nicht mehr zu sehen ist. Andernfalls
funktioniert das Kabel eventuell nich korrekt.
Montieren Sie die Kabelhalterung am Instrument, wie in
der Abbildung unten gezeigt, und befestigen Sie dann
mithilfe der Kabelhalterung das Pedalkabel.
4
Bringen Sie die Einheit in die
Standposition.
Verwenden Sie die vorderen Beine beim Hochziehen
des Instruments als Stütze.
VORSICHT
• Klemmen Sie sich nicht Ihre Finger ein.
• Halten Sie beim Hochziehen des Instruments nicht die
Tastaturabdeckung fest.
.
Hinteres
Bein
Vorderbein Vorderbein
6 x 40-mm-Befestigungsschrauben
Plastikbinder
Klebeband
6 x 20-mm-Befestigungsschrauben
