CVP-709/CVP-705 – Bedienungsanleitung 107
Z
u
sa
m
m
en
ba
u de
s CVP
-709

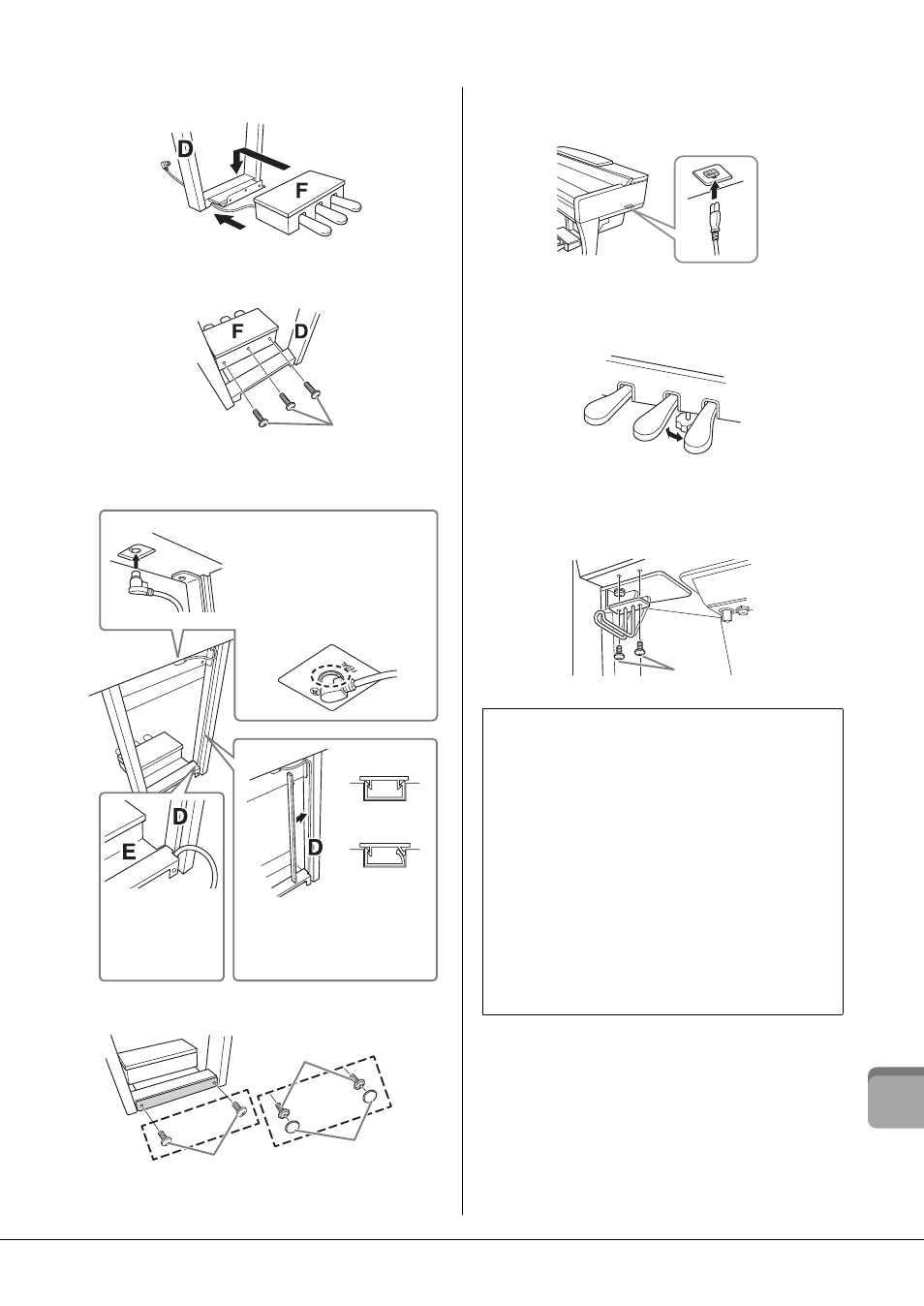

Führen Sie das Pedalkabel von der Unterseite von Teil D zur
Rückseite der Hauptbaugruppe.
Setzen Sie Teil F auf die Halterung an Teil D auf.
Befestigen Sie Teil F an Teil D mit drei Schrauben M.
7
Schließen Sie das Pedalkabel an.
Befestigen Sie Teil G mit zwei Schrauben N.
(CVP-709PWH) Befestigen Sie zwei Kappen K.
8
Schließen Sie das Netzkabel an der Buchse
[AC IN] an.
9
Drehen Sie am Feststellfuß, bis er festen
Kontakt zum Boden hat.
10
Befestigen Sie den Kopfhörerbügel.
Befestigen Sie den Kopfhörerbügel wie in der Abbildung
gezeigt mit zwei Schrauben P.
M
Stecken Sie den Stecker des
Pedalkabels in die zugehörige
Buchse am Instrument.
Stecken Sie das Pedalkabel so weit
hinein, bis der metallene Teil des
Steckers nicht mehr zu sehen ist.
Andernfalls funktioniert das Kabel
eventuell nicht korrekt.
Führen Sie das
kabel zwischen
den Teilen D
und E hindurch. Führen Sie das Pedalkabel
durch die Einkerbung an Teil D,
und befestigen Sie die Abdeck-
ung in richtiger Weise über der
Einkerbung.
Richtig
Falsch
K
CVP-709B
CVP-709PE
CVP-709PWH
G G
N
N
Überprüfen Sie nach der Montage folgende Punkte.
• Sind Bauteile übrig geblieben?
→ Gehen Sie die Montageanleitung nochmals durch, und
korrigieren Sie eventuelle Fehler.
• Steht das Instrument in genügendem Abstand von
Türen und anderen beweglichen Objekten?
→ Stellen Sie das Instrument an einem geeigneten Ort auf.
• Klappert das Instrument, wenn Sie daran rütteln?
→ Ziehen Sie sämtliche Schrauben fest.
• Klappert der Pedalkasten, oder gibt er nach, wenn Sie
auf die Pedale treten?
→ Drehen Sie am Feststellfuß, so dass er fest auf dem
Fußboden aufsitzt.
• Sind Pedalkabel und Netzkabel fest in die Buchsen
eingesteckt?
P
