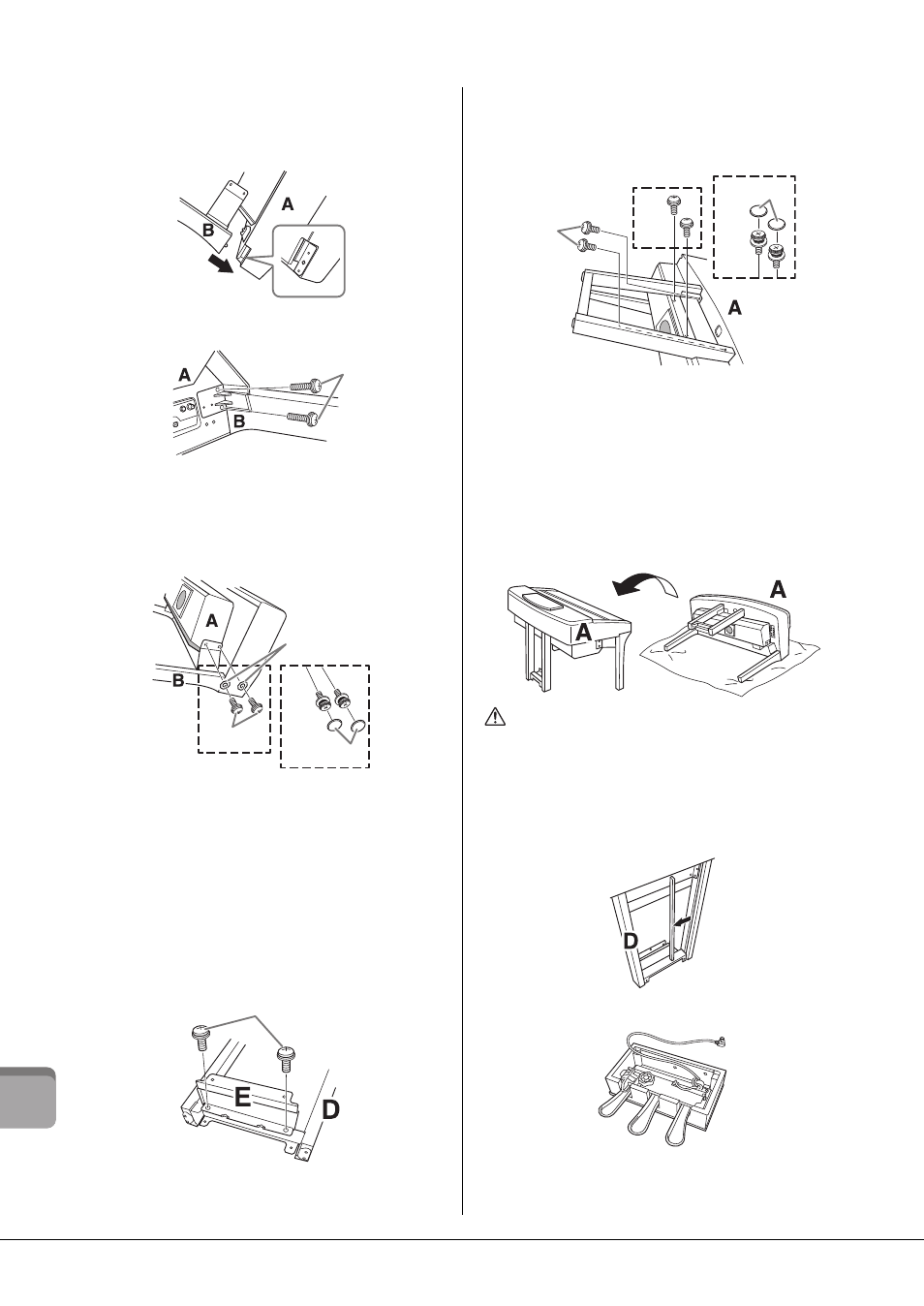

Befestigen Sie die Teile B und C an Teil A.
Richten Sie die Teile B und A so aus, dass der Vorsprung in
die Öffnung passt.
Befestigen Sie Teil B mit zwei Schrauben H an der
Unterseite von Teil A.
Montieren Sie die Teile, indem Sie Teil B so gegen Teil A
drücken, dass beide genau zusammenpassen.
Befestigen Sie Teil B mit zwei Schrauben J an der
Lautsprecherbox von Teil A.
Wenn die Positionen der Schraubenlöcher nicht
übereinstimmen, lösen Sie die anderen Schrauben und
korrigieren Sie die Position von Einheit B.
(CVP-709PWH) Befestigen Sie zwei Kappen K.
Befestigen Sie Teil C in gleicher Weise an Teil A.
3
Bringen Sie Teil E an Teil D an.
Befestigen Sie Teil E an Teil D mit zwei Schrauben L.
4
Bringen Sie Teil D an Teil A an.
Befestigen Sie Teil D mit zwei Schrauben L an der
Unterseite von Teil A.
Befestigen Sie Teil D mit zwei Schrauben J an der
Lautsprecherbox von Teil A.
Wenn die Positionen der Schraubenlöcher nicht
übereinstimmen, lösen Sie die anderen Schrauben und
korrigieren Sie die Position von Einheit D.
(CVP-709PWH) Befestigen Sie zwei Kappen K.
5
Stellen Sie Teil A auf.
VORSICHT
• Klemmen Sie sich nicht Ihre Finger ein.
• Halten Sie beim Hochziehen des Instruments nicht die
Tastaturabdeckung fest.
6
Bringen Sie Teil F an.
Entfernen Sie die Abdeckung von Teil D..
Entknoten Sie das Kabel und ziehen Sie es gerade.
