8
Spannung
Modul 1

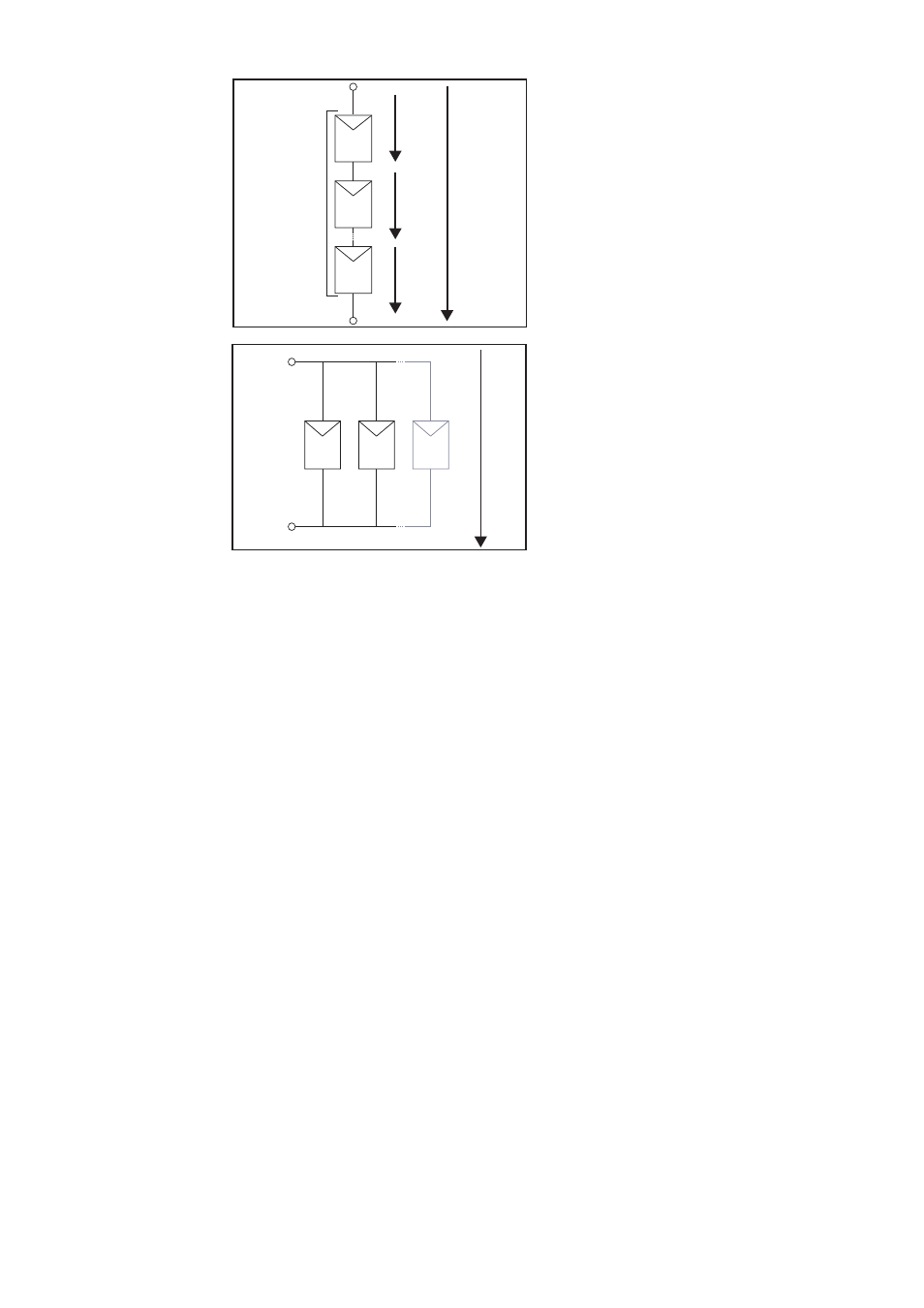

Leistung und Spannung werden
durch die gemeinsame Verwen-
dung mehrerer Solarmodule er-
höht. Schaltet man Solarmodule in
Serie zu einem Strang, erhöht sich
beides, sowohl mögliche Leistung
als auch Spannung.
Mod. 1 Mod. 1
Mod. 2
Mod. n
Strang
+
-
Strang-Spannung insgesamt
Spannung
Modul 2
Spannung
Modul 3
Auf dem Dach
entsteht der
Strom
(Fortsetzung)
Strang-Spannung insgesamt =
Spannung Modul 1, 2, ... n
Der in den Solarmodulen erzeugte Gleichstrom kann nur ins öffentliche
Netz eingespeist oder im Haushalt eingesetzt werden, wenn er zuerst im
Wechselrichter umgewandelt wird.
Dies ist die Kernaufgabe des Fronius IG. Unter dem
Dach wird
Strom gewan-
delt
Bei einer parallelen Verbindung
mehrerer dieser Stränge wird die
mögliche Leistung und der Modul-
strom erhöht, die Spannung bleibt
dieselbe. Die Gesamtheit aller
parallel und in Serie geschalteter
Solarmodule wird als Solargenera-
tor bezeichnet.
Mod. 1 Mod. 2 Mod. n
Strang 1 Strang 2 Strang 3
+
-
