4. Fronius IG
Outdoors
(Fortsetzung)
Hinweis! Vergewissern Sie sich bei der Montage der DC-Steckver-
bindungen, dass die Polarität der Solarmodule mit den Symbolen
„+“ und „-“ übereinstimmt.
- DC-Steckverbindungen am Plus- und am Minus-Pol der Stränge von
den Solarmodulen anstecken
- Die Stränge am Fronius IG anstecken
Hinweis! Die DC-Stecker niemals während des Einspeisebetrie-
bes des Fronius IG von den Steckkontakten trennen. Vor dem
Abstecken der Stränge immer zuerst die Netzversorgung trennen
und den Fronius IG in den Standby-Betrieb schalten.
Wird dieser Hinweis nicht beachtet, können die Steckkontakte beschädigt
werden.
Kommt es beim Abstecken zu einem Lichtbogen, sind sowohl Stecker als
auch Buchse auszutauschen. Beschädigte DC-Stecker dürfen nicht mehr
zum Einsatz kommen.
Beispiel für DC-Stecker: Multicontact Stecker
- max. Strom bei MC3 = 20 A
- max. Strom bei MC4 = 30 A
- 3-poliges Anschlusskabel für das öffentliche Netz durch Zugentlastung
(3) führen und in die Klemmleiste (4) einschieben
- Die Adern des Anschlusskabels gemäß Klemmenbezeichnung anschlie-
ßen
- Abdeckung (2) mittels vier Befestigungsschrauben (1) montieren
- Anschlusskabel mittels Zugentlastung (3) fixieren

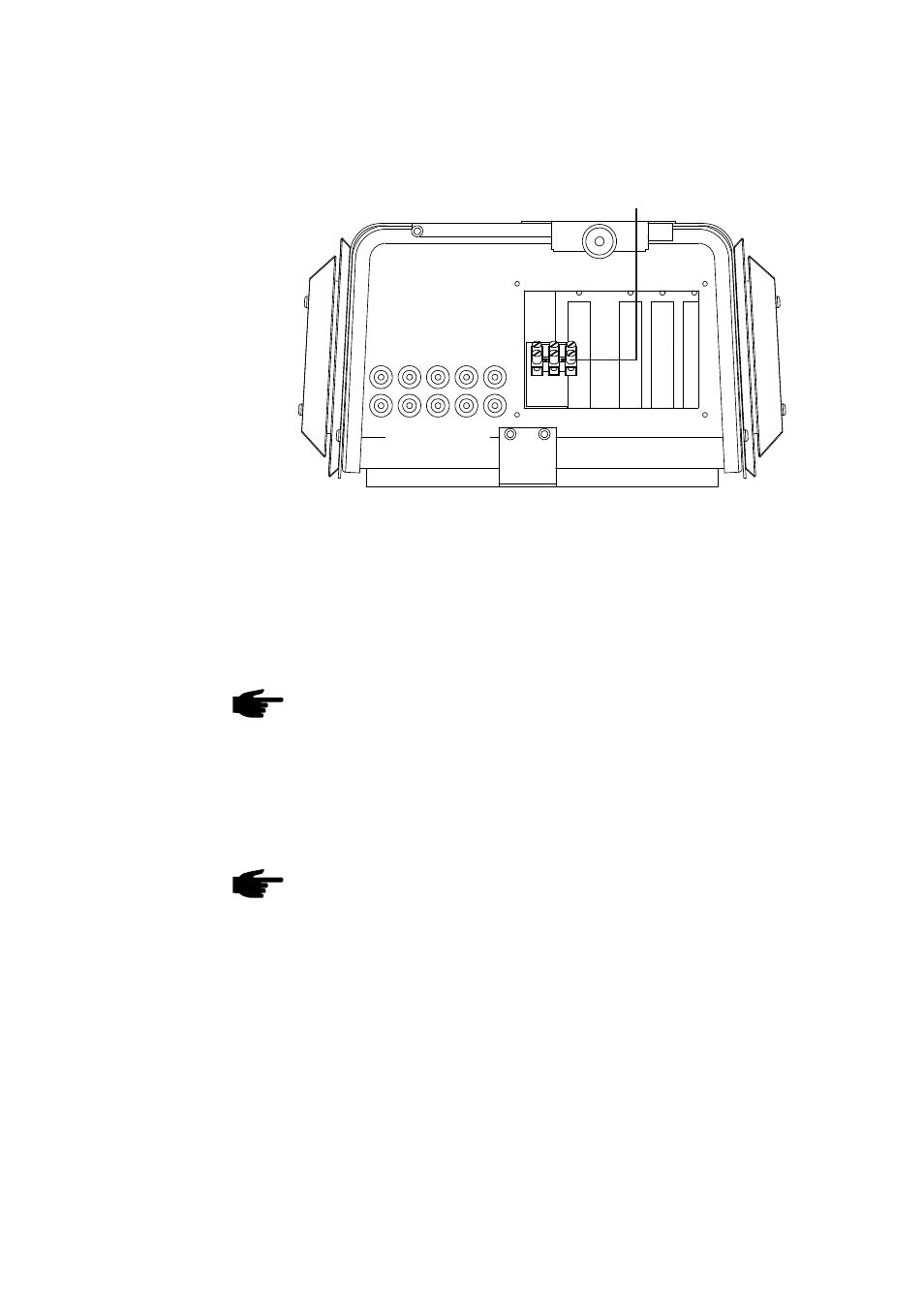

(4)
Stecker DC-
Buchsen DC+
+
- - - - -
+ + + +
PE N L1
