Fronius IG 15 Benutzerhandbuch
Seite 56
48
Warnung! Gefahr durch Netzspannung und DC-Spannung von den
Solarmodulen. Der Anschlussbereich darf nur durch lizenzierte
Elektro-Installateure geöffnet werden.

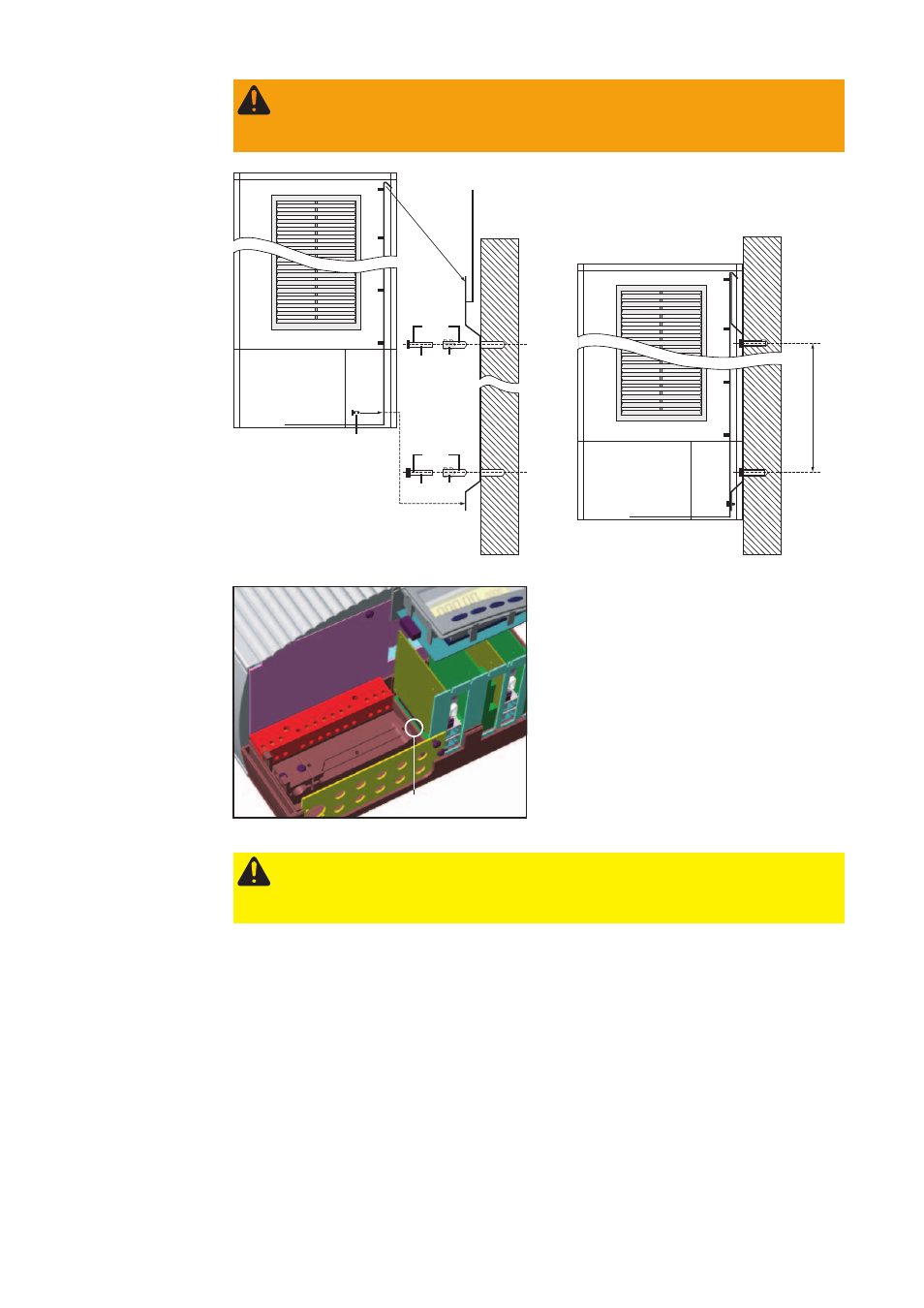

Wandhal-
terung für
Innenge-
häuse
montieren
(2x)
(1x)
(1)
(2) (3)
(2) (3)
(4)
Wichtig! Da für jeden Untergrund
andere Dübel und Schrauben
erforderlich sind, liegen diese nicht
bei.
- Wandhalterung (1) mittels geeig-
neten Schrauben (2) und Dübeln
(3) an einem festen Untergrund
montieren
- Am Fronius IG Anschlussbereich
öffnen (Kapitel „Gehäuse öff-
nen“)
(4)
Vorsicht! Gefahr durch herabfallendes Gerät. Fronius IG in Wand-
halterung einhängen und mittels Schraube (4) im Anschlussbereich
sichern.
- AC- und DC-Kabel montieren, wie in Kapitel „Anschluss“ beschrieben
- Anschlussbereich schließen und Deckel mittels Befestigungsschraube
montieren
Das Gehäuse ist dafür ausgelegt, dass ein Kabelkanal mit einer Höhe von
bis zu 50 mm unmittelbar unterhalb des Anschlussbereiches verlaufen
kann, ohne
- sichtbarem Verlauf von Kabeln unterhalb des Fronius IG
- Einschränkung der Zugänglichkeit des Anschlussbereiches und der
Steckkartenplätze
IG 30: 130 mm
IG 60: 373 mm
