Hinweis! Vergewissern Sie
sich bei der Montage der
DC-Steckverbindungen, für
den Anschluss der Solar-
module, dass die Polarität
der Solarmodule mit den
Symbolen „+“ und „-“ über-
einstimmt.

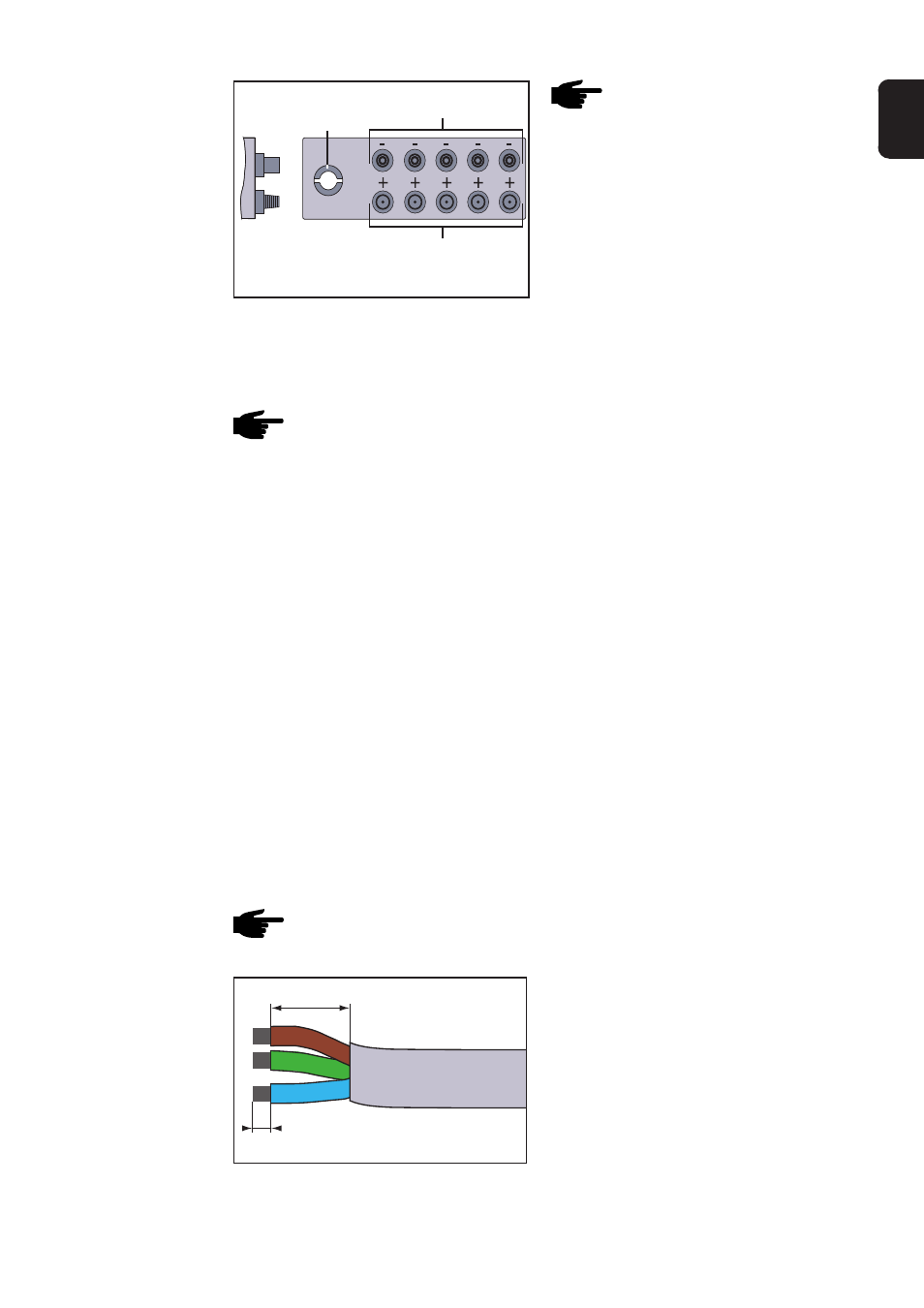

DC-Stecker +
Anschlussleiste mit 5 Steckerpaaren
Abbildung gilt auch für Anschlussleiste mit 1 bis 5
Steckerpaaren
DC-Buchsen -
Zugentlastung für
Anschlusskabel
- DC-Steckverbindungen am Plus- und am Minus-Pol der Stränge von
den Solarmodulen montieren
- Die Stränge am Fronius IG anstecken
Hinweis! Die DC-Stecker niemals während des Einspeisebetrie-
bes des Fronius IG von den Steckkontakten trennen. Vor dem
Abstecken der Stränge immer zuerst die Netzversorgung trennen
oder den Fronius IG in den Standby-Betrieb schalten.
Wird dieser Hinweis nicht beachtet, können die Steckkontakte beschädigt
werden.
Kommt es beim Abstecken zu einem Lichtbogen, sind sowohl Stecker als
auch Buchse auszutauschen. Beschädigte DC-Stecker dürfen nicht mehr
zum Einsatz kommen.
2. DC-Stecker
(Fortsetzung)
Zur Erleichterung von Montage- und Wartungsarbeiten erfolgt der An-
schluss der Solarmodule und des Stromnetzes über Steckverbindungen.
Je nach Ausführung, stehen für den Anschluss der Solarmodule bis zu
fünf DC-Steckerpaare zur Verfügung. Der Anschluss des Stromnetzes
erfolgt mittels einer berührungssicheren, verriegelbaren AC-Steckverbin-
dung.
- Den Fronius IG gemäß Kapitel „Montage“ an der Wand befestigen
3. AC-Steck-
verbindung
und DC-
Stecker
Hinweis! Für die AC-Steckverbindung sind nur Kabel bis zu einem
Querschnitt von 4 mm² zulässig.
Für die AC-Steckverbindung, das
Netzkabel gemäß Abbildung abiso-
lieren.
20 mm
5 mm
