Fronius IG 15 - Handbuch (Seite 64)

56
Hinweis! Vergewissern Sie
sich bei der Montage der
DC-Steckverbindungen, für
den Anschluss der Solarmo-
dule, dass die Polarität der
Solarmodule mit den Sym-
bolen „+“ und „-“ überein-
stimmt.
DC-Stecker +
Anschlussleiste mit 5 DC-Steckerpaaren
DC-Buchsen - AC-Steckverbindung
Abbildung gilt auch für Anschlussleiste mit 1 bis 5
DC-Steckerpaaren

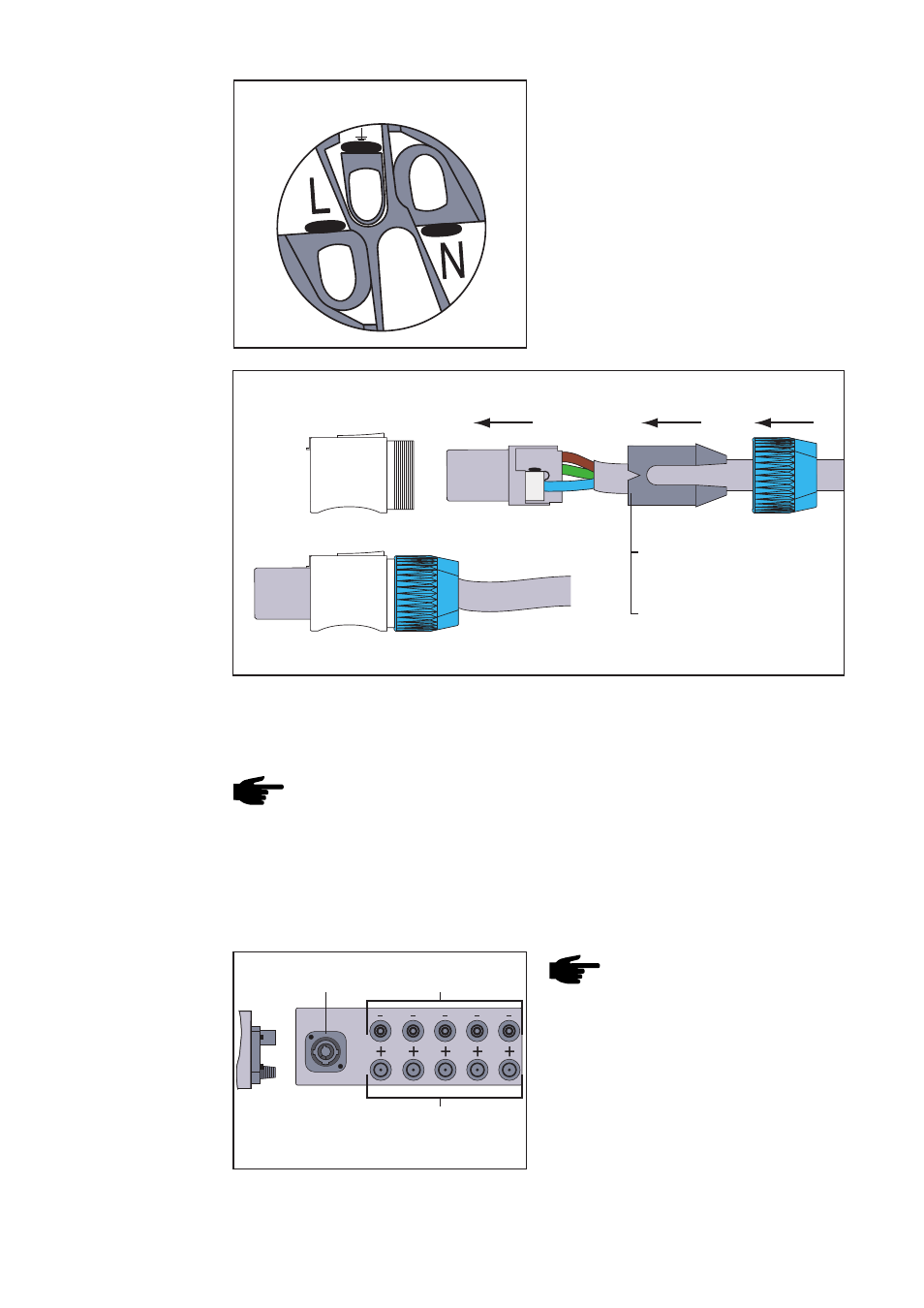

- AC-Steckverbindung zusammensetzen
- AC-Steckverbindung am Fronius IG anstecken und verriegeln
Hinweis! Die AC-Steckverbindung nur im spannungsfreien Zu-
stand lösen, nachdem die Sicherung in der Hausverteilung ge-
trennt wurde.
(1) (2) (3)
weiß: für Netzkabel mit 5 bis
11 mm Durchmesser
schwarz: für Netzkabel mit
9,5 bis 15 mm Durchmesser
3. AC-Steck-
verbindung
und DC-
Stecker
(Fortsetzung)
Beispiel für DC-Stecker: Multicontact Stecker
- max. Strom bei MC3 = 20 A
- max. Strom bei MC4 = 30 A
Anschluss Erdleiter (gelb/grün)
Anschluss Phase (braun)
Anschluss Nulleiter (blau)
Die AC-Steckverbindung wie folgt
montieren:
- Teil (3) und Teil (2) gemäß unten-
stehender Abbildung auf das
Netzkabel aufschieben
- Adern des Netzkabels gemäß
nebenstehender Abbildung am
AC-Stecker anschließen
