Beispiel für DC-Stecker: Multicontact Stecker
- Anschlusskabel mittels Zugentlastung fixieren
- Anschlussbereich schließen und Deckel montieren
- max. Strom bei MC3 = 20 A
- max. Strom bei MC4 = 30 A
2. DC-Stecker Zur Erleichterung von Montage- und Wartungsarbeiten, erfolgt der An-
schluss der Solarmodule über eine berührungssichere Steckverbindung
mit wahlweise einem bis fünf Steckerpaaren.
- Den Fronius IG gemäß Kapitel „Montage“ an der Wand befestigen
- Anschlussbereich öffnen - siehe
Kapitel „Gehäuse öffnen“
- 3-poliges Anschlusskabel für das
öffentliche Netz durch Anschluss-
platte und Zugentlastung führen
und in die Klemmleiste einschie-
ben
- Die Adern des Anschlusskabels
gemäß Klemmenbezeichnung
anschließen

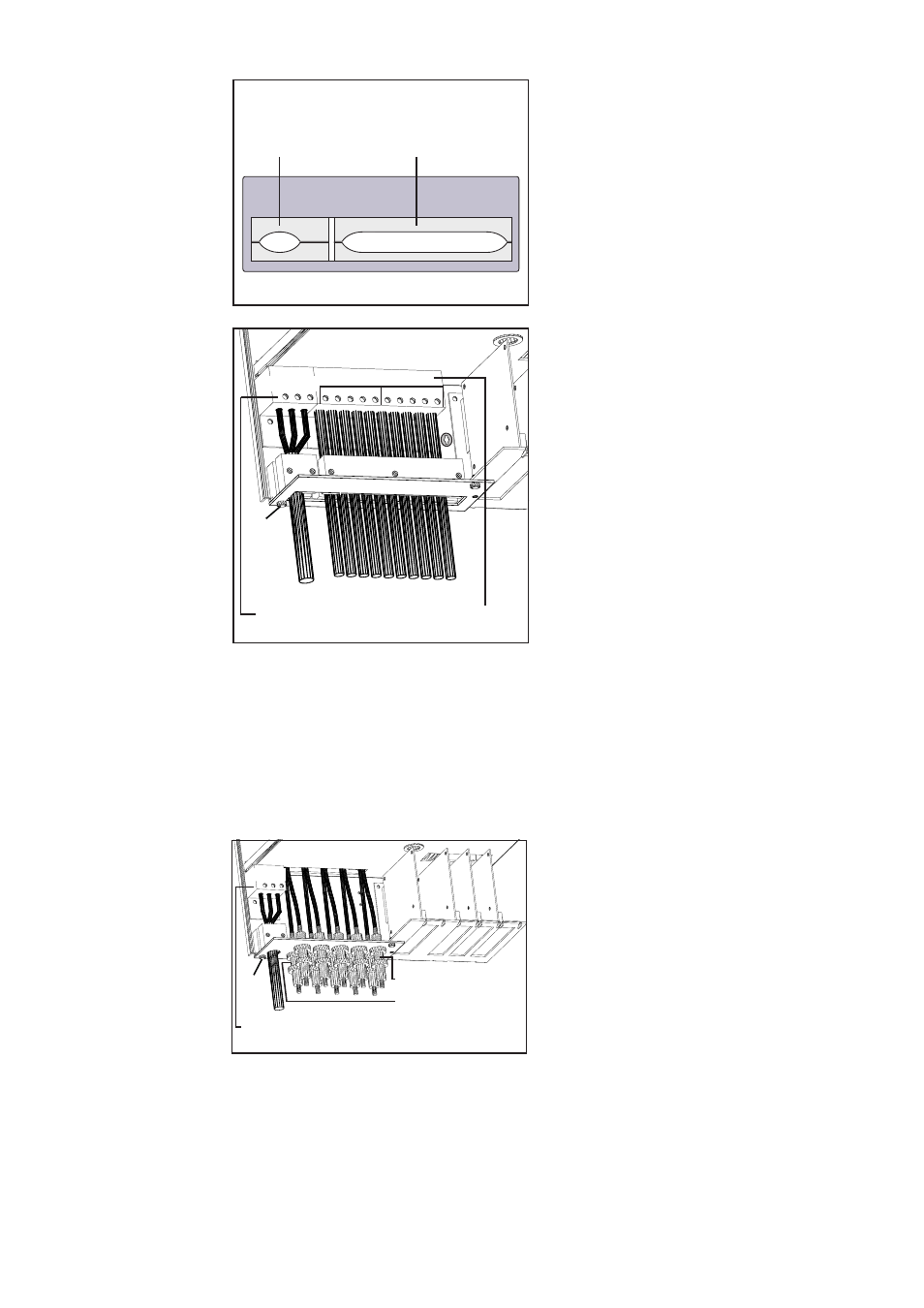

Klemmleiste für die Adern
des Anschlusskabels (AC)
Stecker DC +
Buchsen DC -
PE N L1
- Anschlusskabel für die Gleich-
stromversorgung durch An-
schlussleiste und Zugentlastung
führen und in die Klemmleiste
einschieben
- Die Adern des Anschlusskabels
gemäß Klemmenbezeichnung
anschliessen
- Die Anschlusskabel mittels Zug-
entlastung fixieren
- Anschlussbereich schließen
Klemmleiste für die Adern
des Anschlusskabels (AC) Klemmleiste für die
Anschlusskabel (DC)
+ -
PE N L1
DC DC AC
1. Klemmleiste
(Fortsetzung)
- 3-poliges Anschlusskabel für das
öffentliche Netz durch Anschlus-
sleiste und Zugentlastung führen
und in die Klemmleiste einschie-
ben
- Die Adern des Anschlusskabels
gemäß Klemmenbezeichnung
anschließen
- PE(a) = Anschlussmöglichkeit für
zusätzliche Erdung
Anschlussleiste bei Variante mit Klemmleiste
Zugentlastung für die
Anschlusskabel (DC) Zugentlastung für
Anschlusskabel (AC)
PE(a)
PE(a)
