Beschrijving van het apparaat – Fronius String Control 250/25 Benutzerhandbuch
Seite 103
101
NL
Beschrijving van het apparaat
Veiligheid
Beschrijving van
de Fronius String
Control 250/25
Fronius String Control 250/25
WAARSCHUWING! Onjuiste bediening kan ernstig lichamelijk letsel en zware
materiële schade veroorzaken. Beschreven functies pas gebruiken nadat de vol-
gende documenten volledig zijn gelezen en begrepen:
-
deze handleiding
-
alle handleidingen van de systeemcomponenten, in het bijzonder de veilig-
heidsvoorschriften
(24)
(23)
(18)
(22)
(20)
(19)
(9)
(11)
(10)
(8)
(7)
(6)
(5)
(4)
(3)
(26)
(25)
(2)
(1)
(17)
(21)
(13)
(14)
(12)
(15)
(16)

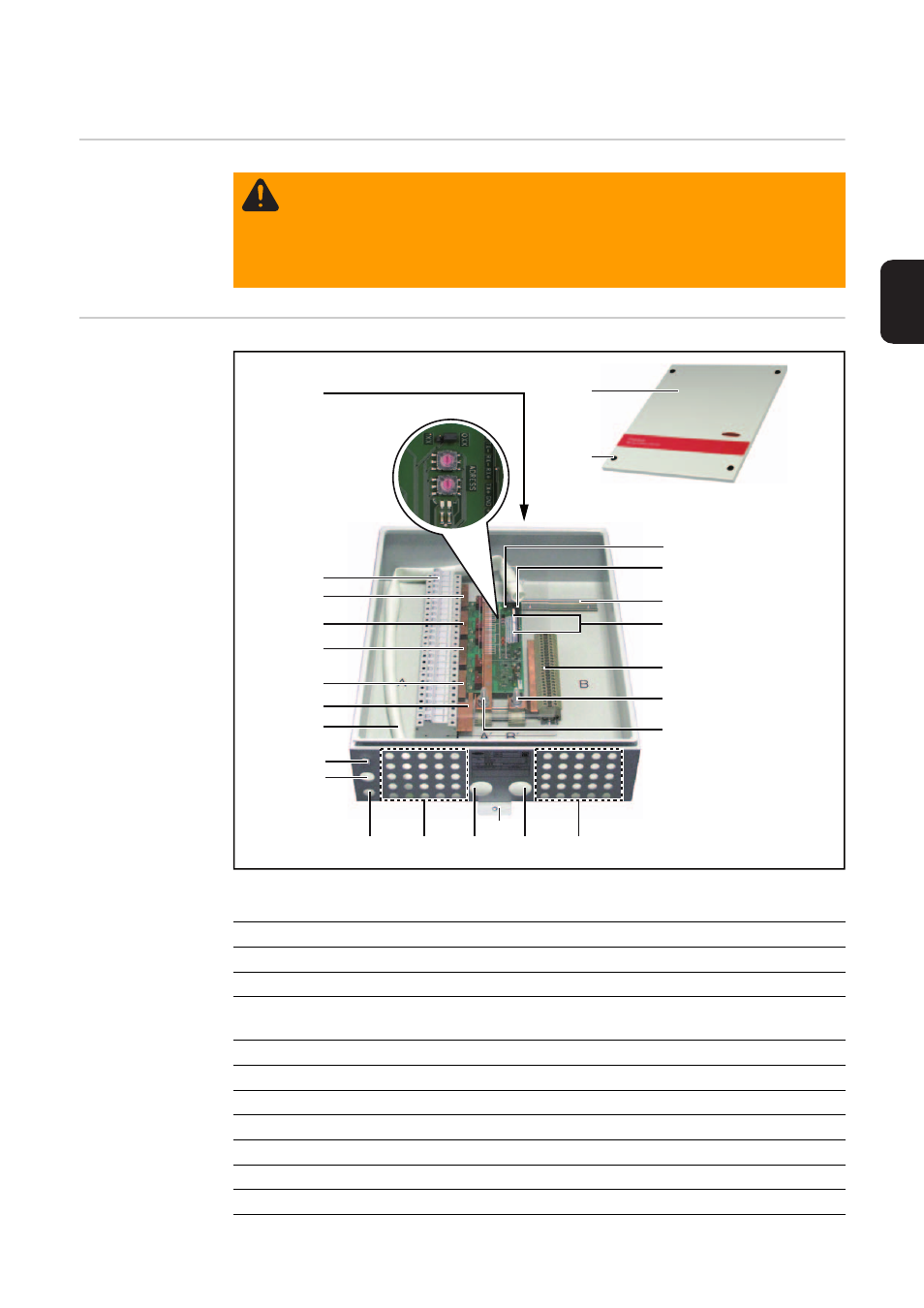

Nr.
Beschrijving
(1)
Bovenste montagestrip
(2)
Adresschakelaars
(3)
Aansluitklemmen met zekeringhouder voor DC-kabel ‘IN’
Draaddoorsnede 2,5 - 10 mm²
*)
(4)
Meetkanaal 5
(5)
Meetkanaal 4
(6)
Meetkanaal 3
(7)
Meetkanaal 2
(8)
Meetkanaal 1
(9)
Siliconenslang, voorgemonteerd op beveiliging tegen aanraken
(10)
Drukcompensatiemembraan
