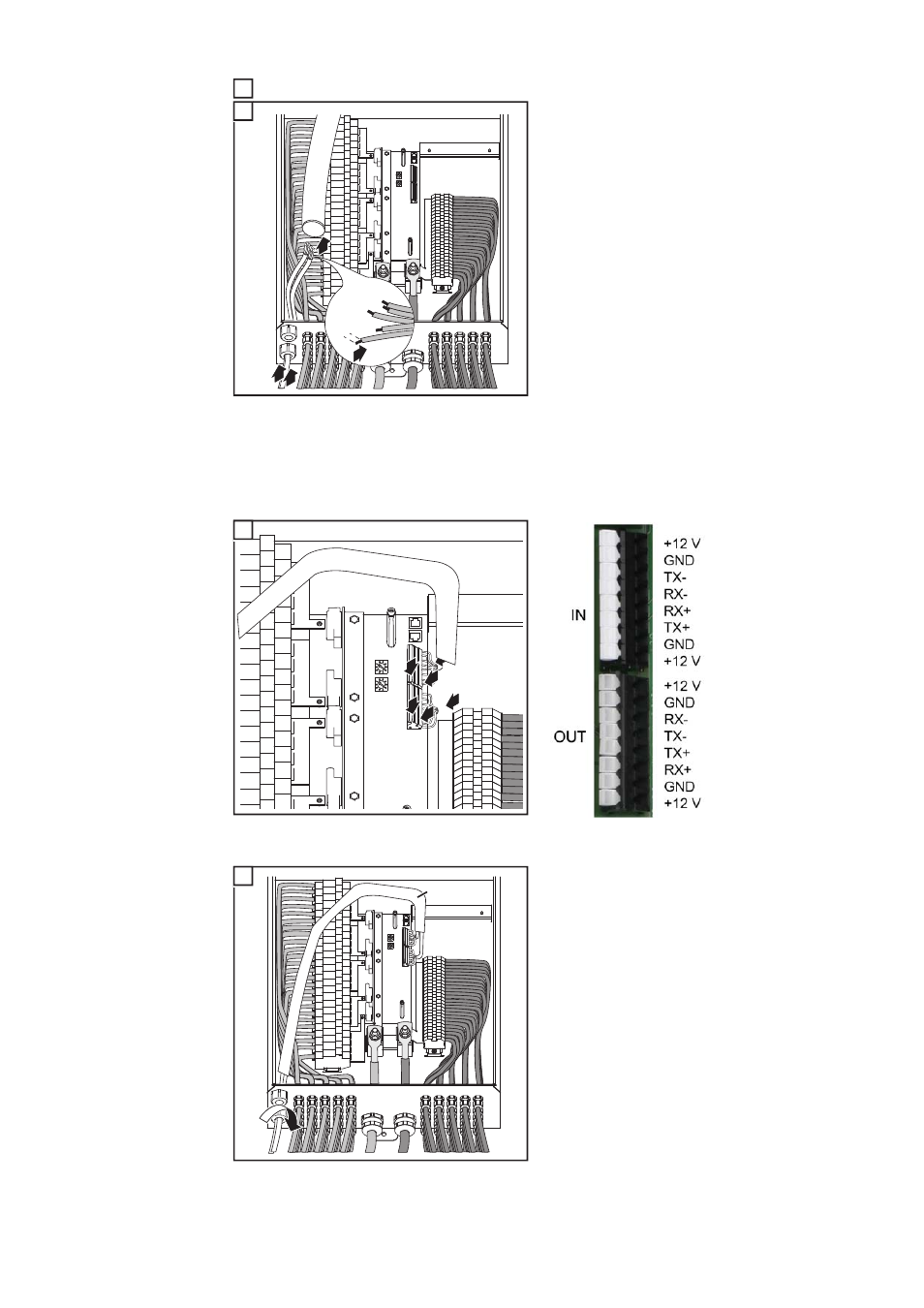

Buitenmantel van datacommunicatiekabels over ca. 50 - 70 mm verwijderen
(1) Siliconenslang
(1) Siliconenslang
(2) Aanhaalmoment 5 Nm
1
10mm
4
2
1
3
(1)
2
BELANGRIJK! Bij het aansluiten van de draden op de aansluitklemmen moet de indeling
van de afzonderlijke draden bekend zijn!
(1) Siliconenslang
Indeling van de aansluitklemmen:
1 IN
OUT
3
4
6
2
5
(1)
3
1
(1)
(2)
4
