Description de l'appareil – Fronius String Control 250/25 Benutzerhandbuch
Seite 59
57
FR
Description de l'appareil
Sécurité
Description de
l’appareil Fronius
String Control
250/25

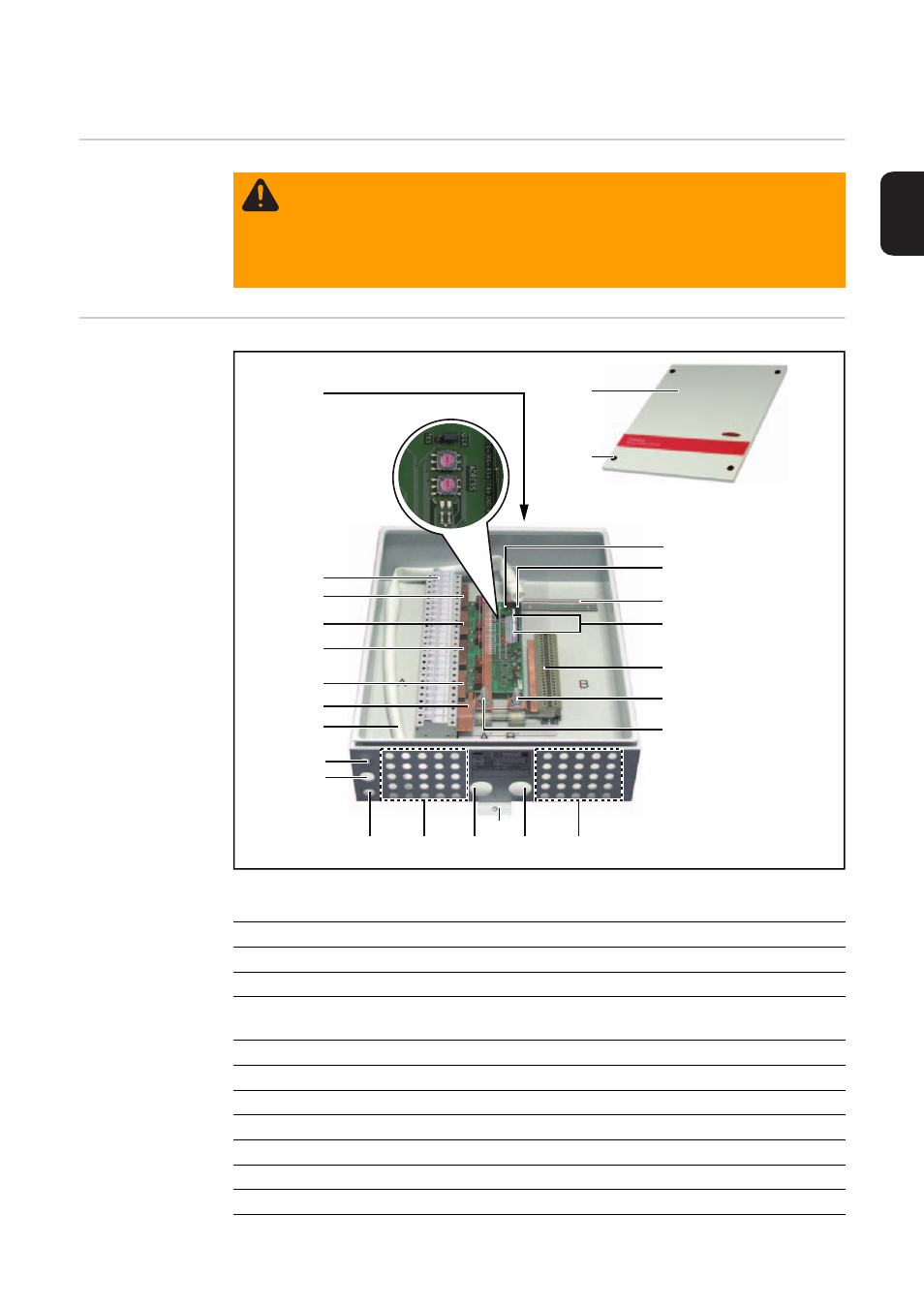

Fronius String Control 250/25
AVERTISSEMENT ! Les erreurs de manipulation peuvent entraîner des domma-
ges corporels et matériels graves. N’utiliser les fonctions décrites qu’après avoir
lu et compris l’intégralité des documents suivants :
-
les présentes Instructions de service
-
toutes les Instructions de service des composants du système, en particulier
les consignes de sécurité
(24)
(23)
(18)
(22)
(20)
(19)
(9)
(11)
(10)
(8)
(7)
(6)
(5)
(4)
(3)
(26)
(25)
(2)
(1)
(17)
(21)
(13)
(14)
(12)
(15)
(16)
Pos.
Description
(1)
Éclisse de montage supérieure
(2)
Sélecteur d’adresse
(3)
Bornes de raccordement avec porte-fusibles pour câbles DC « IN »
section de câble 2,5 - 10 mm²
*)
(4)
Canal de mesure 5
(5)
Canal de mesure 4
(6)
Canal de mesure 3
(7)
Canal de mesure 2
(8)
Canal de mesure 1
(9)
Gaine en silicone, prémontée sur la protection contact
(10)
Membrane de compensation de pression
