66

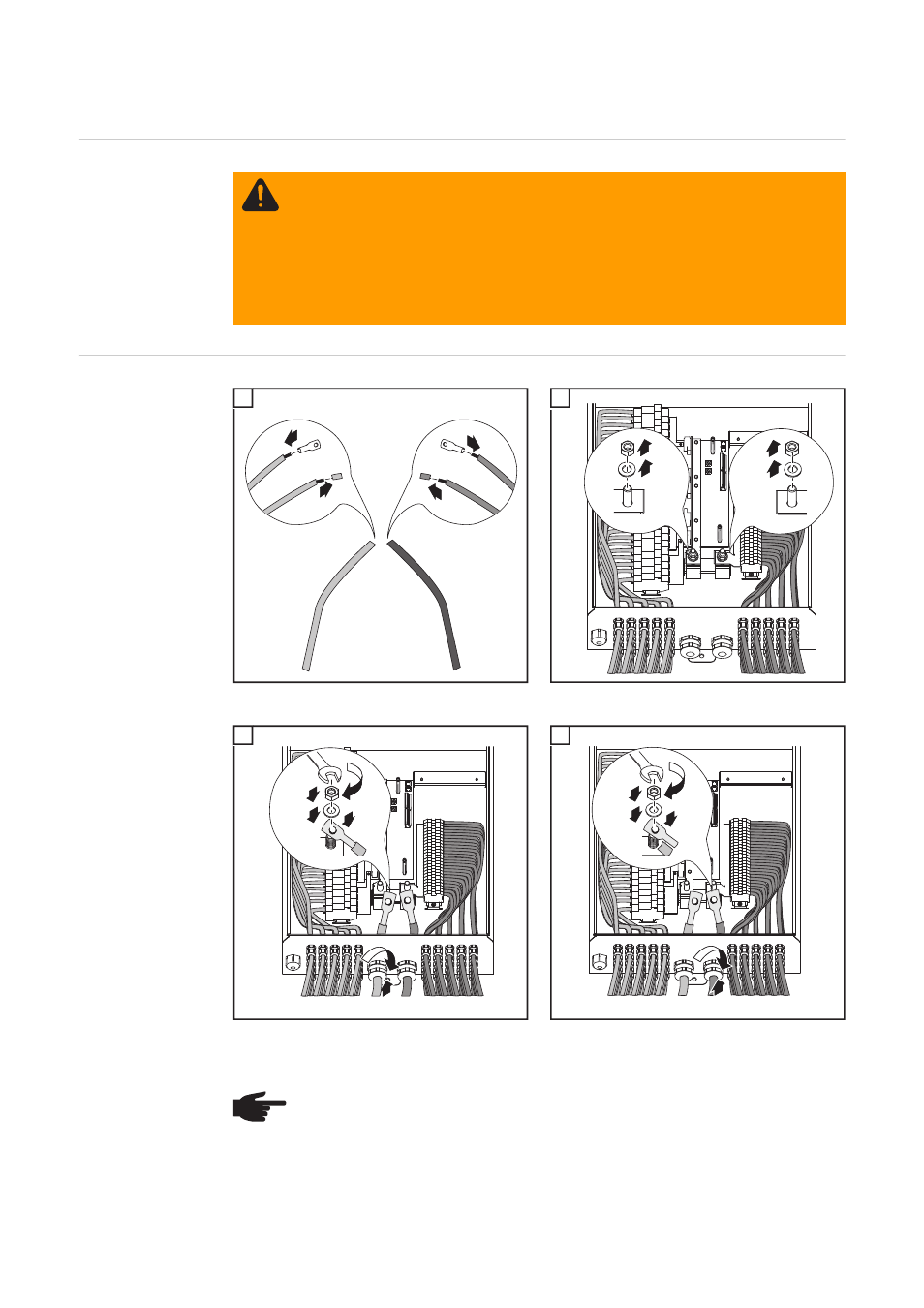

Relier le Fronius String Control 250/25 à l’onduleur
Sécurité
Préparation
Câble DC « OUT »
(1) Couple de serrage 28 Nm
(2) Couple de serrage 5 Nm (1) Couple de serrage 28 Nm
(2) Couple de serrage 5 Nm
AVERTISSEMENT ! Un choc électrique peut être mortel. Danger en raison de la
tension DC des modules solaires.
-
Avant tous travaux de raccordement, veiller à ce que le côté entrée et le côté
sortie en amont de l’appareil soient hors tension !
- Toutes les opérations de raccordement doivent être effectuées exclusive-
ment par des installateurs agréés !
- Respectez les consignes de sécurité figurant dans les instructions de servi-
ce.
1
2
M12 M12
3
4
1
1
2
1
2
2
3
2
4 5
6
1
(1)
(2)
1 (1)
(2)
3
2
4 5
6
1
2
REMARQUE! Identifier les câbles DC « OUT » en fonction de leur polarité pré-
vue.
