117
NL
RJ 45 datacom-
municatiekabels
op de Fronius
String Control
250/25 aansluiten
Meeraderige data-
communicatieka-
bels op de
Fronius String
Control 250/25

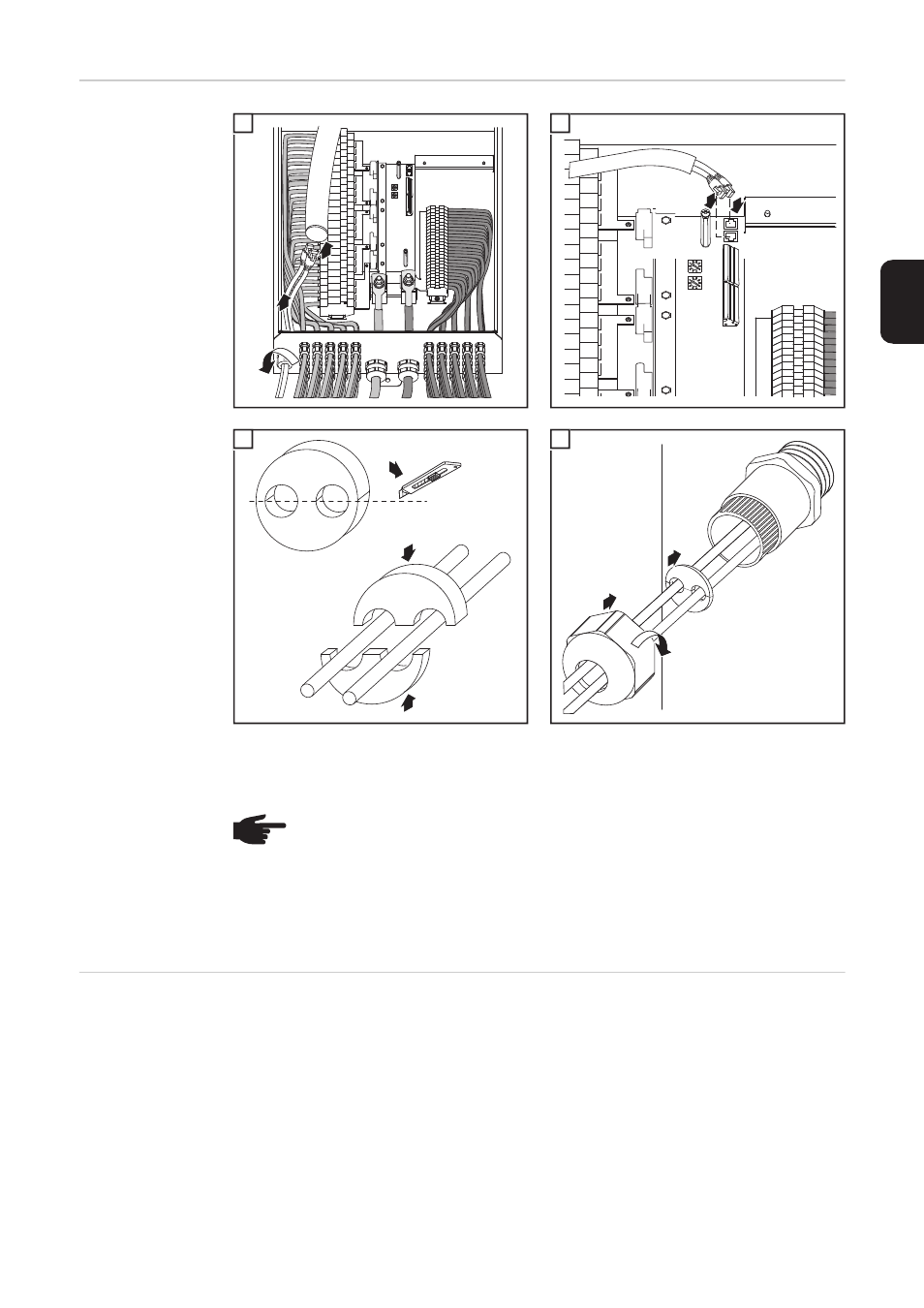

aansluiten Bij gebruik van meeraderige datacommunicatiekabels met een doorsnede van max. 6 mm
worden beide kabels zoals bij RJ45-kabels door het rubberen inzetstuk en de daarvoor be-
stemde opening geleid.
De volgende werkzaamheden gelden voor datacommunicatiekabels met een doorsnede
van max. 6 mm.
1
3
2
(1)
1
IN
1
2
OUT
(1)
2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
2
1
3
(2)
4
(1) Siliconenslang
(2) Aanhaalmoment 5 Nm
OPMERKING! Procedure wanneer slechts 1 datacommunicatiekabel op de
Fronius String Control 250/25 wordt aangesloten (bijv. wanneer de Fronius String
Control 250/25 het laatste component in een solarnet is):
-
op de vrije RJ 45 aansluiting de afsluitstekker aansluiten; de afsluitstekker
wordt meegeleverd met de Fronius datalogger.
- In de vrije opening van het rubberen inzetstuk de kunststof pen aanbrengen,
die met de Fronius String Control 250/25 wordt meegeleverd.
