Fronius String Control 250/25 Benutzerhandbuch
Seite 75
73
FR

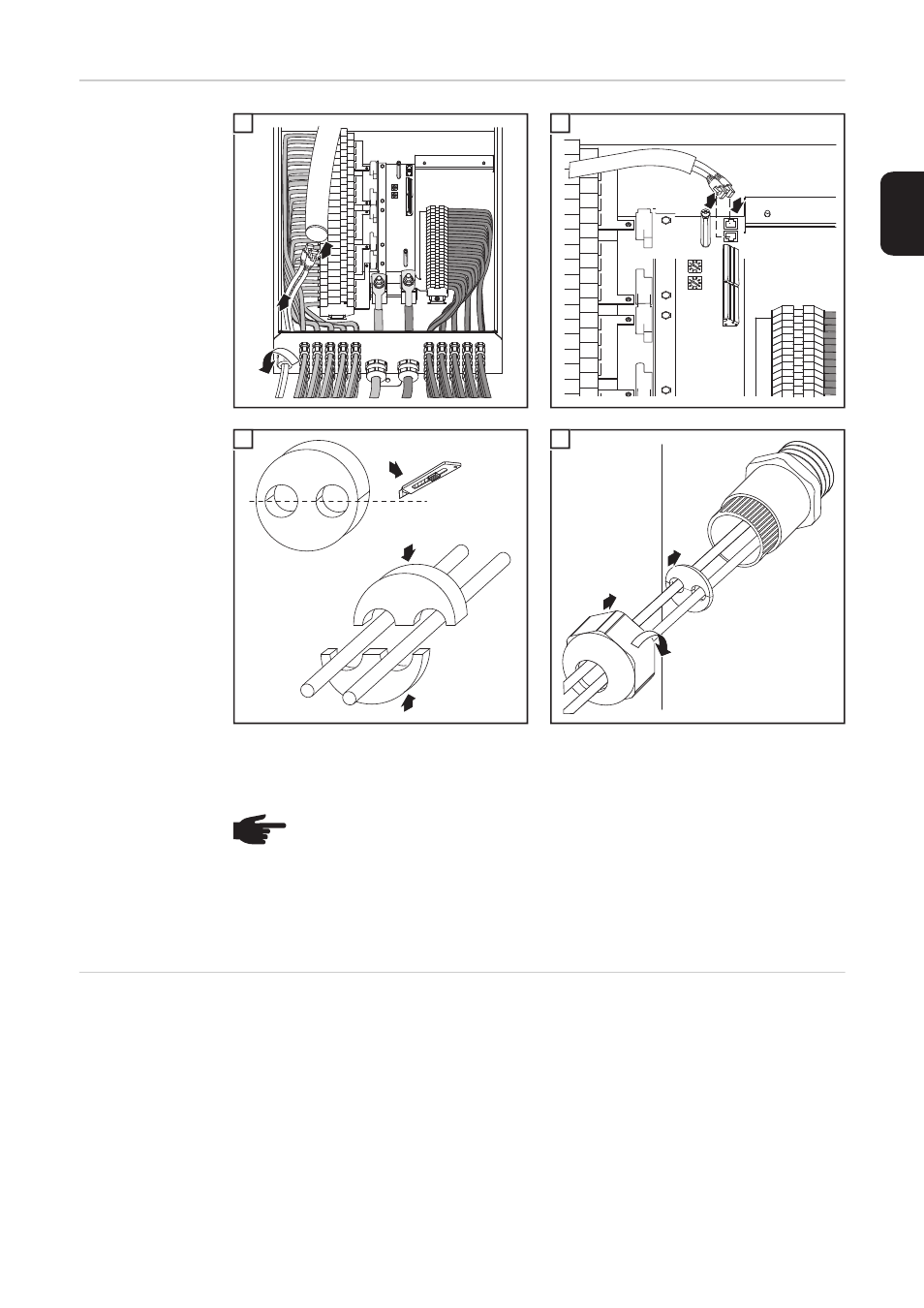

Raccorder le câ-
ble de communi-
cation de
données RJ 45 au
Fronius String
Control 250/25
Raccorder le câ-
ble de communi-
cation de
données à plu-
sieurs conduc-
teurs au Fronius
String Control
250/25
En cas d’utilisation de câbles de communication de données à plusieurs conducteurs d’un
diamètre jusqu’à 6 mm maxi, les deux câbles sont passés, comme le câble RJ 45, par l’in-
sert en caoutchouc et l’ouverture prévue à cet effet.
Les étapes de travail suivantes s’appliquent aux câbles de communication de données
d’un diamètre de 6 mm maxi.
1
3
2
(1)
1
IN
1
2
OUT
(1)
2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
2
1
3
(2)
4
(1)
Gaine en silicone
(2)
Couple de serrage 5 Nm
REMARQUE! Procédure à suivre, lorsqu’un seul câble de communication de
données est raccordé au Fronius String Control 250/25 (p. ex. lorsque le Fronius
String Control 250/25 est le dernier composant dans un Solar Net) :
-
brancher la prise de raccordement au connecteur RJ 45 libre ; la prise de rac-
cordement est comprise dans la livraison du Fronius Datalogger.
-
insérer le goujon en plastique (compris dans la livraison du Fronius String
Control 250/25) dans l’ouverture libre de l’insert en caoutchouc.
