Metrische schroefkoppelingen op de Fronius String
Control 250/25 monteren
Voorbereiding
Algemeen - Metrische schroefkoppelingen overeenkomstig het aantal aanwezige solarmodu-
lestrings aanbrengen, in lege plaatsen een plug aanbrengen.
- Volgorde bij het aanbrengen van de metrische schroefkoppelingen aanhouden: van
beneden naar boven en van buiten naar binnen.
- Metrische schroefkoppelingen en pluggen overeenkomstig hun maat met het aange-
geven aanhaalmoment aanhalen.

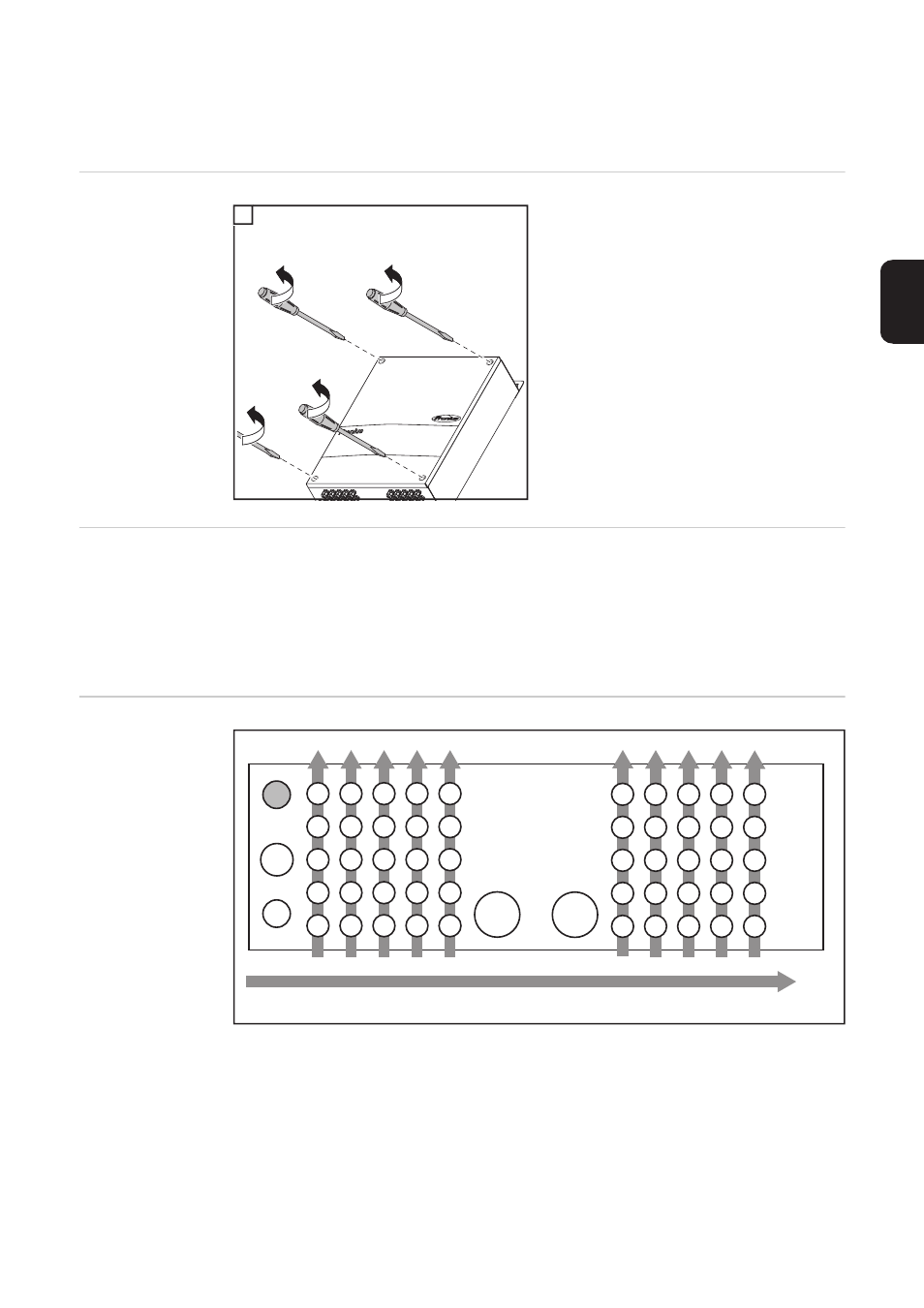

Aanbeveling voor
de volgorde bij
het aanbrengen
van de metrische
schroefkoppelin-
gen
1
1
1
1
1
* alleen op optionele overspanningsbescherming als uitlaat voor de aardeaanslui-
ting
31
35
32
33
34 54
1
27
3
4
5
6
2
7
8
28 29
30
M16
M25
M20*
M16
M32/M40 M32/M40
