Gerätebeschreibung
Sicherheit
Gerätebeschrei-
bung Fronius St-
ring Control 250/
25

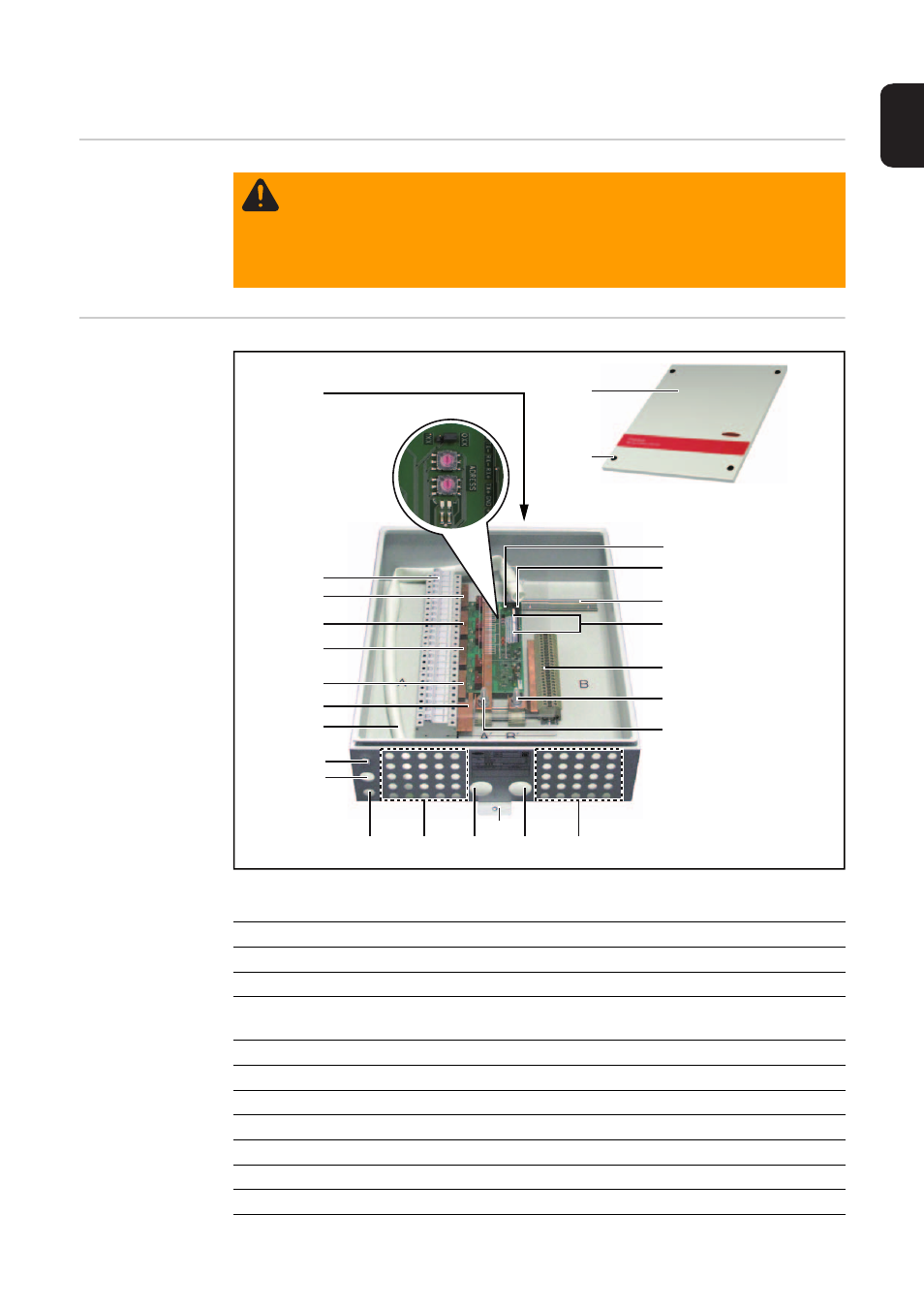

Fronius String Control 250/25
WARNUNG! Fehlbedienung kann schwerwiegende Personen und Sachschäden
verursachen. Beschriebene Funktionen erst anwenden, wenn folgende Doku-
mente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
-
sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
(24)
(23)
(18)
(22)
(20)
(19)
(9)
(11)
(10)
(8)
(7)
(6)
(5)
(4)
(3)
(26)
(25)
(2)
(1)
(17)
(21)
(13)
(14)
(12)
(15)
(16)
Pos.
Bezeichnung
(1)
Obere Montagelasche
(2)
Adress-Schalter
(3)
Anschlussklemmen mit Sicherungshaltern für DC-Kabel ‘IN’ Kabelquerschnitt 2,5
- 10 mm² *)
(4)
Messkanal 5
(5)
Messkanal 4
(6)
Messkanal 3
(7)
Messkanal 2
(8)
Messkanal 1
(9)
Silikonschlauch, am Berührungsschutz vormontiert
(10)
Druckausgleichs-Membran
