106
Metrische
schroefkoppelin-
gen op de Fronius
String Control
250/25 monteren
Aanhaalmomen-
ten voor metri-
sche
schroefkoppelin-
gen

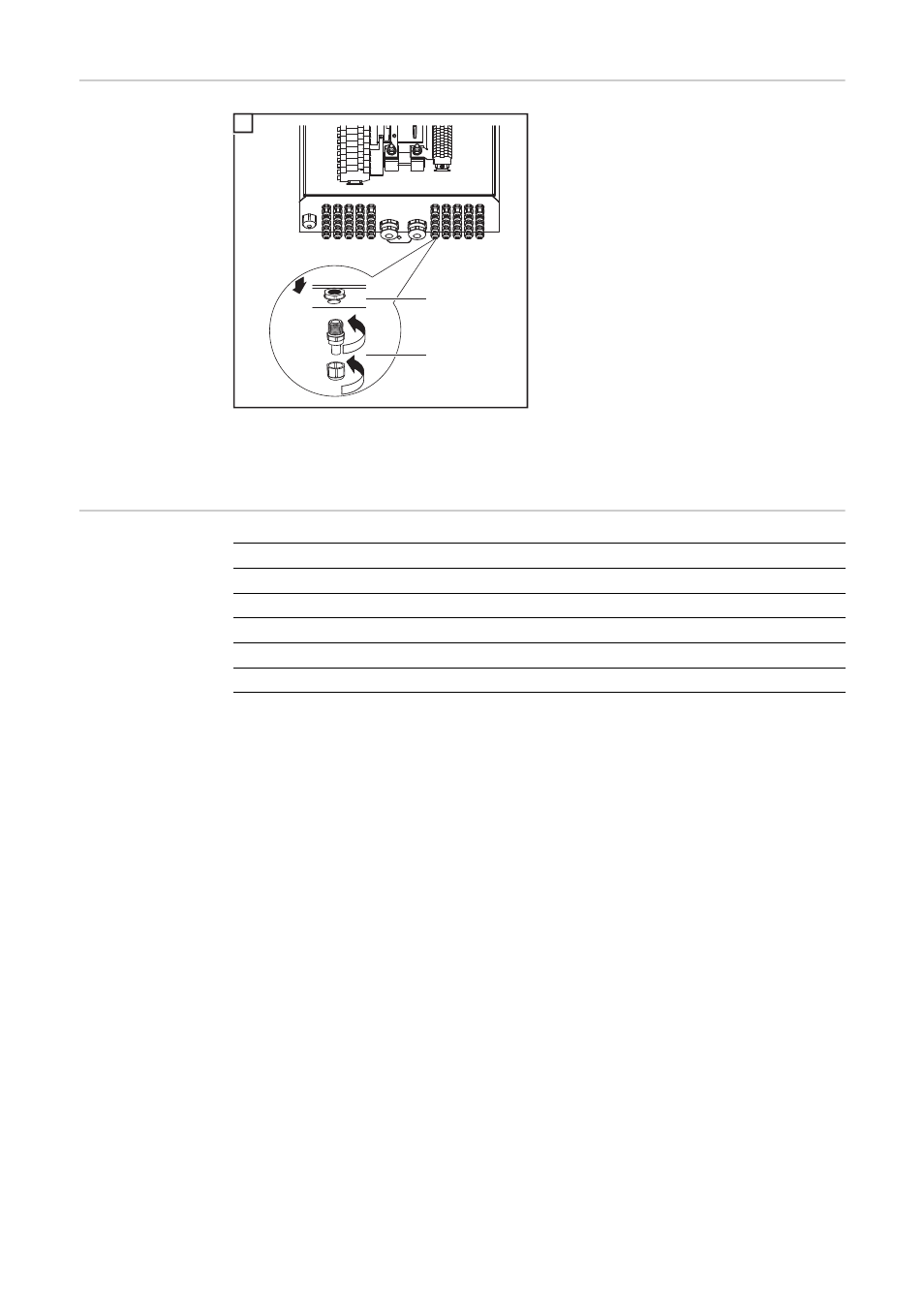

De schroefkoppeling vindt aan de binnenzijde van de Fronius String Control 250/25 plaats.
Het aanhaalmoment voor de trekontlasting geldt bij aangesloten kabels.
1
2
3
(1)
(2)
1
(1) Aanhaalmoment
(2) Trekontlasting
Maat Aanhaalmoment Trekontlasting
M16 3,0 Nm 2,0 Nm
M20 6,0 Nm 4,0 Nm
M25 8,0 Nm 5,0 Nm
M32 10,0 Nm 6,5 Nm
M40 13,0 Nm 8,5 Nm
