RJ45 Datenkom-
munikations-Ka-
bel an der Fronius
String Control
250/25 anschlie-
ßen
Mehradrige Da-
tenkommunika-
tions-Kabel an
der Fronius St-
ring Control 250/
25 anschließen
Bei Verwendung von mehradrigen Datenkommunikations-Kabel mit einem Durchmesser
bis max. 6 mm werden beide Kabel wie beim RJ45 Kabel durch den Gummieinsatz und
die dafür vorgesehene Öffnung geführt.
Die folgenden Arbeitsschritte gelten für Datenkommunikations-Kabel mit einem Durch-
messer bis max. 6 mm.
1
3
2

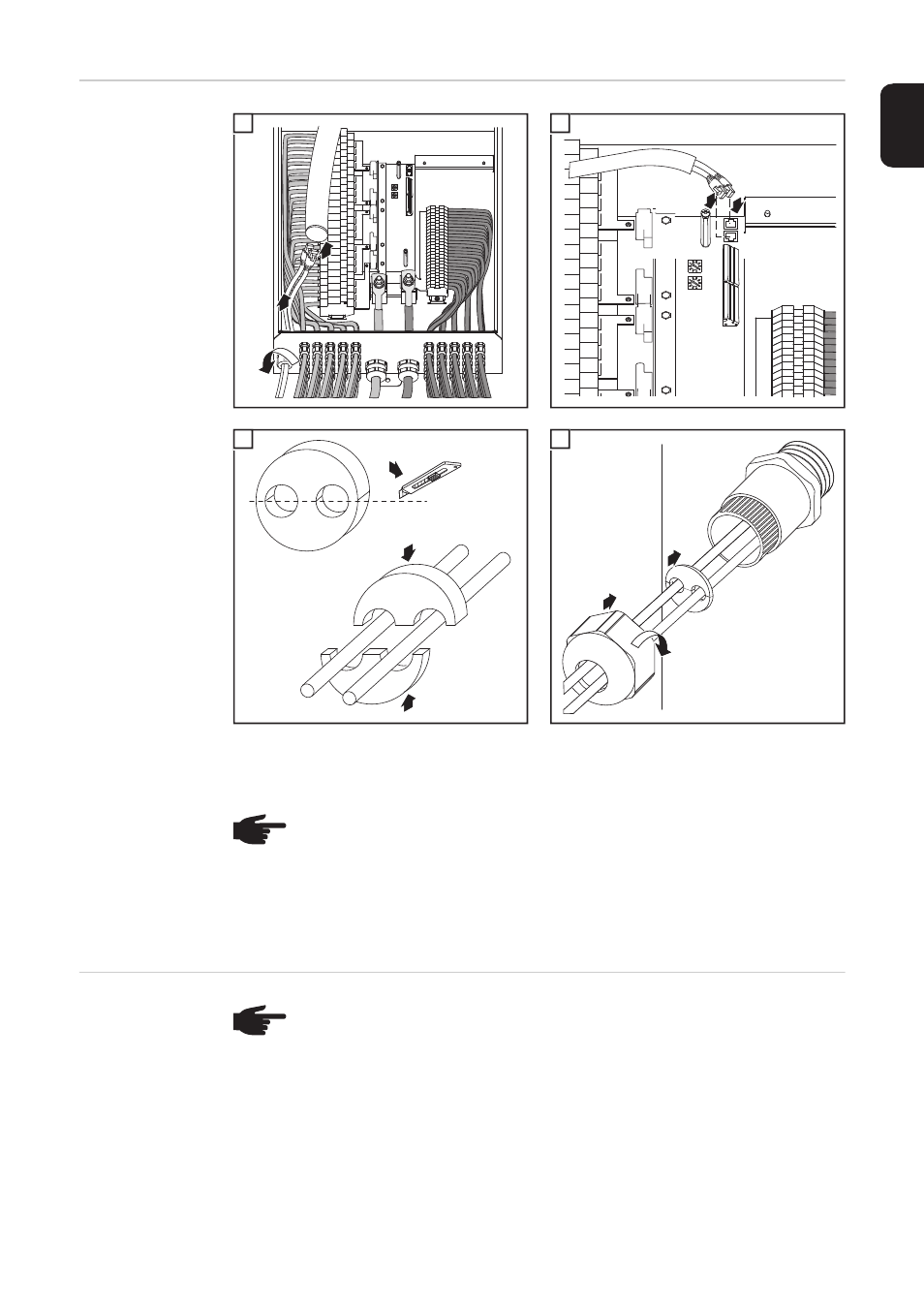

(1)
1
IN
1
2
OUT
(1)
2
1
3
2
DA
TCOM IN
DA
TCOM OUT
3
2
1
3
(2)
4
(1) Silikonschlauch
(2) Anzugsmoment 5 Nm
HINWEIS! Vorgehensweise, wenn nur 1 Datenkommunikations-Kabel an der
Fronius String Control 250/25 angeschlossen wird (z.B., wenn die Fronius String
Control 250/25 die letzte Komponente in einem Fronius Solar Net ist):
-
Am freien RJ45 Anschluss den Abschluss-Stecker anstecken; der Ab-
schluss-Stecker ist im Lieferumfang des Fronius Dataloggers enthalten.
- In die freie Öffnung des Gummieinsatzes den Kunststoff-Bolzen aus dem
Lieferumfang der Fronius String Control 250/25 einsetzen.
HINWEIS! Die Verwendung von mehradrigen Datenkommunikations- Kabeln mit
einem Durchmesser > 8 mm schließt den Einsatz eines optionalen Überspan-
nungsschutzes aus, da die freie Öffnung als 2. Kabeleingang für das Datenkom-
munikations-Kabel verwendet wird.
