17
DE

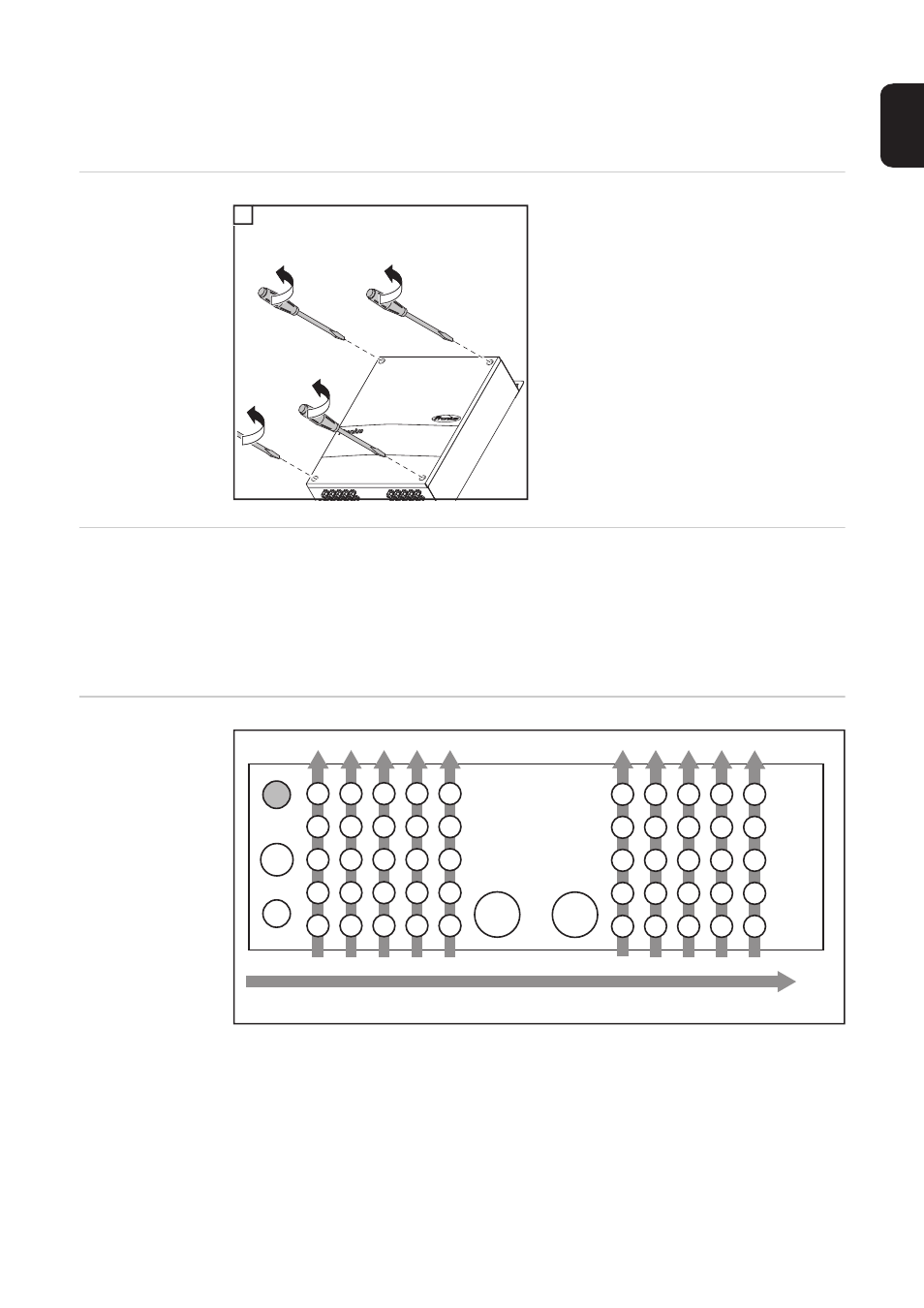

Metrische Verschraubungen an der Fronius String
Control 250/25 montieren
Vorbereitung
Allgemeines - Metrische Verschraubungen entsprechend der Anzahl der vorhandenen Solarmodul-
Stränge einsetzen, in leere Positionen Blindverschraubungen einsetzen.
- Reihenfolge beim Einsetzen der metrischen Verschraubungen beachten: von unten
nach oben und von außen nach innen.
- Metrische Verschraubungen und Blindverschraubungen entsprechend ihrer Größe
mit dem angegebenen Anzugsmoment anziehen.
Empfehlung für
die Reihenfolge
zum Einsetzen
der metrischen
Verschraubungen
1
1
1
1
1
* nur bei optionalem Überspannungsschutz als Auslass für das Erdungskabel
31
35
32
33
34 54
1
27
3
4
5
6
2
7
8
28 29
30
M16
M25
M20*
M16
M32/M40 M32/M40
