9
5. Je nach Stranganzahl Verschraubun-
gen „M16 mit Zugentlastung Solarmo-
dul-Seite“ montieren und mittels
Gegenmutter befestigen
6. Verschraubungen „M25 mit Zugent-
lastung Wechselrichter-Seite“ montie-
ren und mittels Gegenmutter befesti-
gen
7. Sollbruchstellen durchbrechen (4 x)
Vorbereitung
(Fortsetzung)
Gegenmutter
5.
6.
7.
5. 5. 5. 5.
6. 7.
7. 7.
Gegenmutter

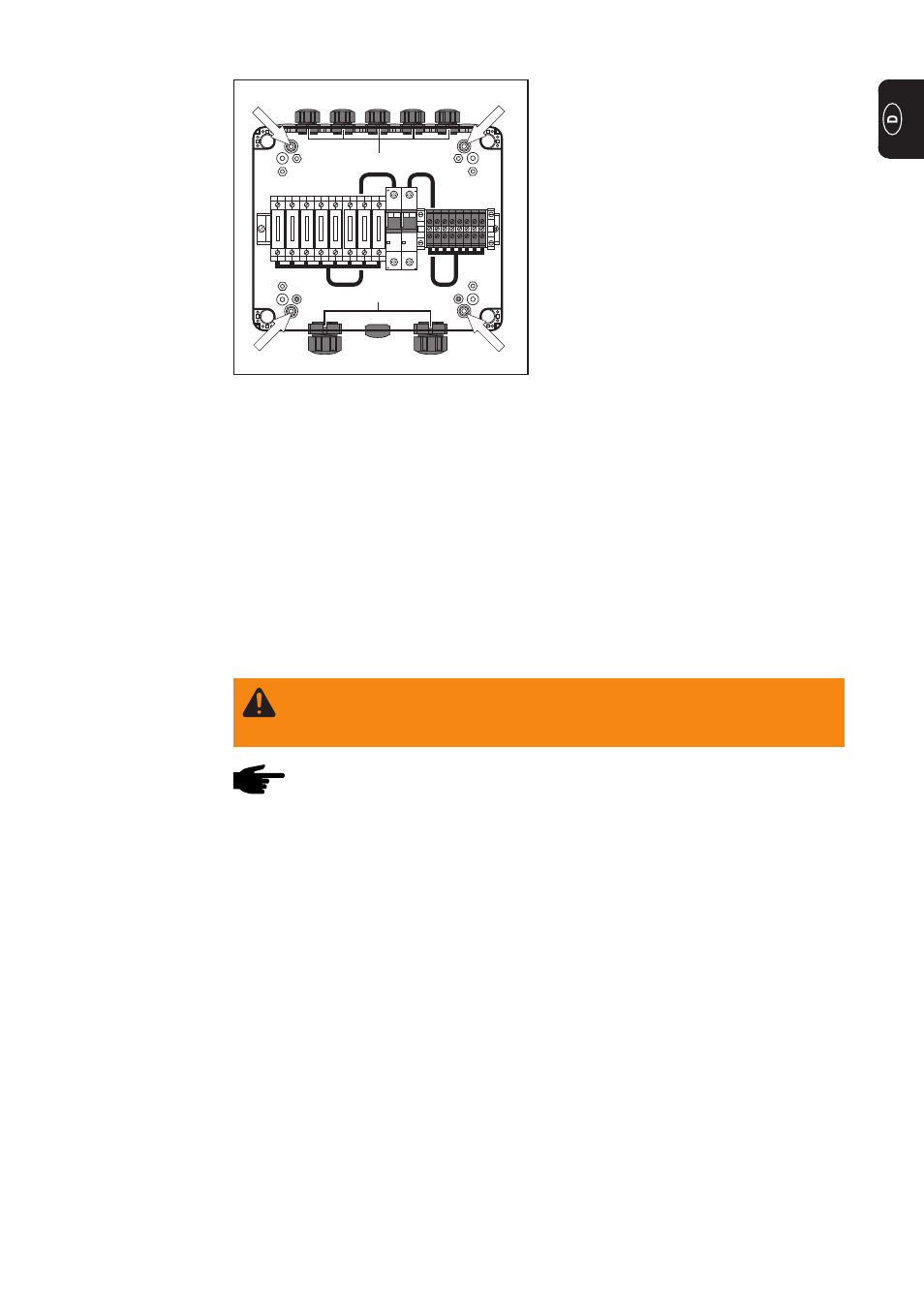

1. DC-Freischaltbox 40/60 horizontal an der Wand ausrichten, Lochbild zur Befesti-
gung auf die Wand übertragen
2. Löcher zur Aufnahme der Dübel bohren
3. DC-Freischaltbox mittels Schrauben und Dübel an der Wand befestigen
4. Sollbruchstellen und die darin befindlichen Befestigungsschrauben mittels Abdeck-
kappen verschließen (4 x)
Wichtig! Die DC-Freischaltbox 40/60 so montieren, dass die Verschraubungen „M16
Solarmodul-Seite“ nach oben zeigen.
DC-Freischaltbox
40/60 montieren
Abb.8 Verschraubungen montieren
Sicherungen
einsetzen
WARNUNG! Gefahr durch Spannung der Solarmodule. Vor Arbeiten an der
DC-Freischaltbox 40/60 Solarmodul-Stränge in spannungslosen Zustand
bringen.
HINWEIS! Zur Absicherung der DC-Freischaltbox 40/60 ausschließlich Siche-
rungen verwenden, die den Kriterien zur richtigen Sicherungsauswahl entspre-
chen.
Sicherungsdimensionen:
∅ 10,3 x 35 - 38 mm
1. Sicherungshalter öffnen (nach oben heraus ziehen)
2. Passende Sicherung einsetzen
3. Sicherungshalter mit Sicherung schließen
