5
Bedienelemente, Anschlüsse und mechanische
Komponenten
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschä-
den verursachen. Beschriebene Funktionen erst anwenden, wenn folgende
Dokumente vollständig gelesen und verstanden wurden:
-
diese Bedienungsanleitung
- sämtliche Bedienungsanleitungen der Systemkomponenten, insbesondere
Sicherheitsvorschriften
Sicherheit
DC-Freischaltbox
40/60
(1) Blindabdeckungen „M16 Solarmodul-Seite“, inkl. Gegenmuttern
(2) Aufnahme Deckelschraube
(3) Sollbruchstelle für Befestigungsschraube
(4) DC-Freischalter
(5) Stranganschlüsse DC(-), ohne Sicherungen
(6) Blindabdeckung „M25 Wechselrichter-Seite“, inkl. Gegenmutter
(7) Klemme für Hauptleitung DC(-)
(8) Klemme für Hauptleitung DC(+)
(9) Klimastopfen
(10) Sicherungshalter für Sicherungen max. 20 A,
∅ 10,3 x 35 - 38 mm
(Stranganschlüsse DC(+) )
(1)
(2)
(3)
(10)
(2)
(3) (6) (9) (8) (7) (3)
(2)
(6)
(5)
(4)
(3)
(2)

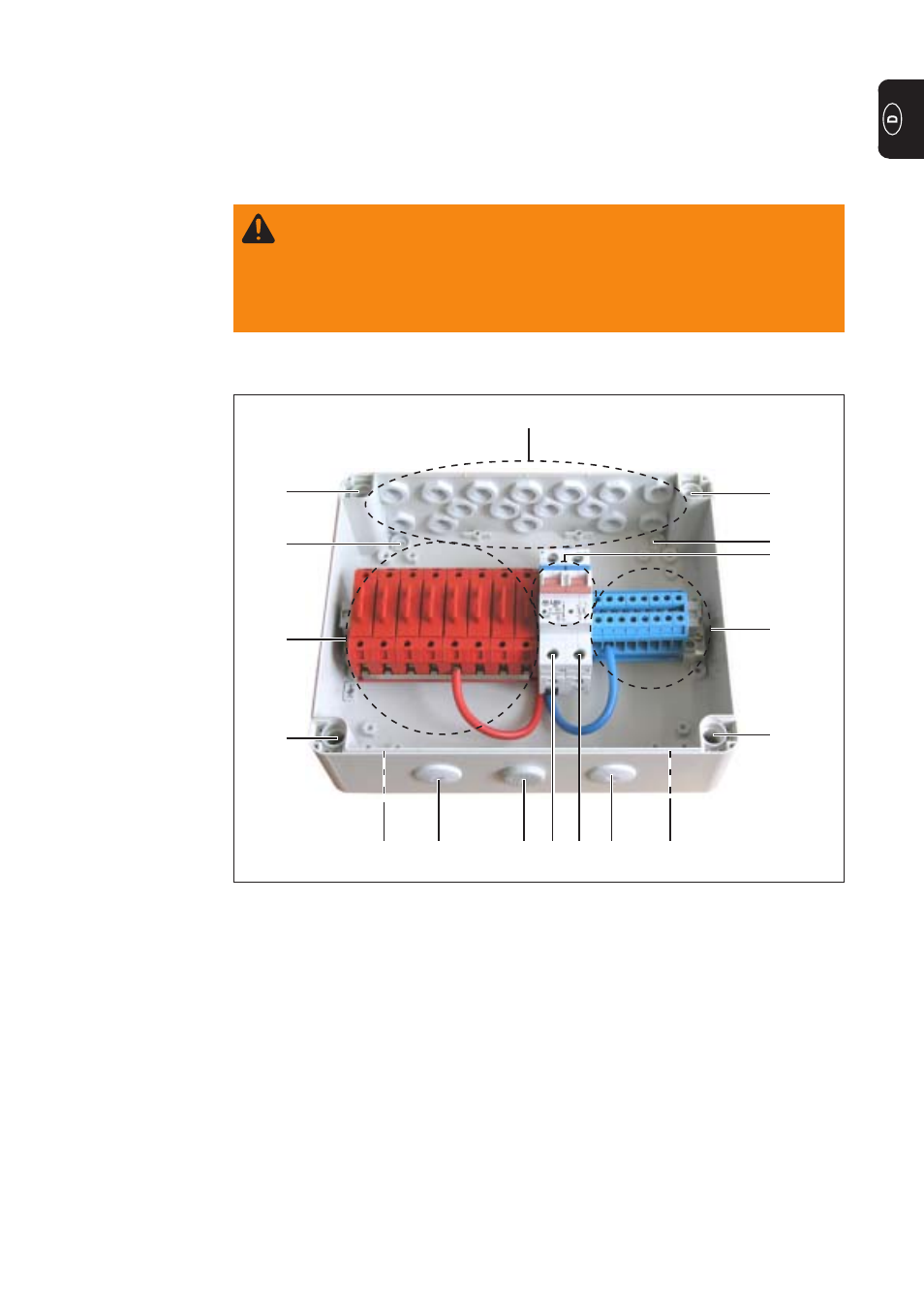

Abb.3 Bedienelemente, Anschlüsse und mechanische Komponenten DC-Freischaltbox 40/60
