3
Allgemeines
Gerätekonzept

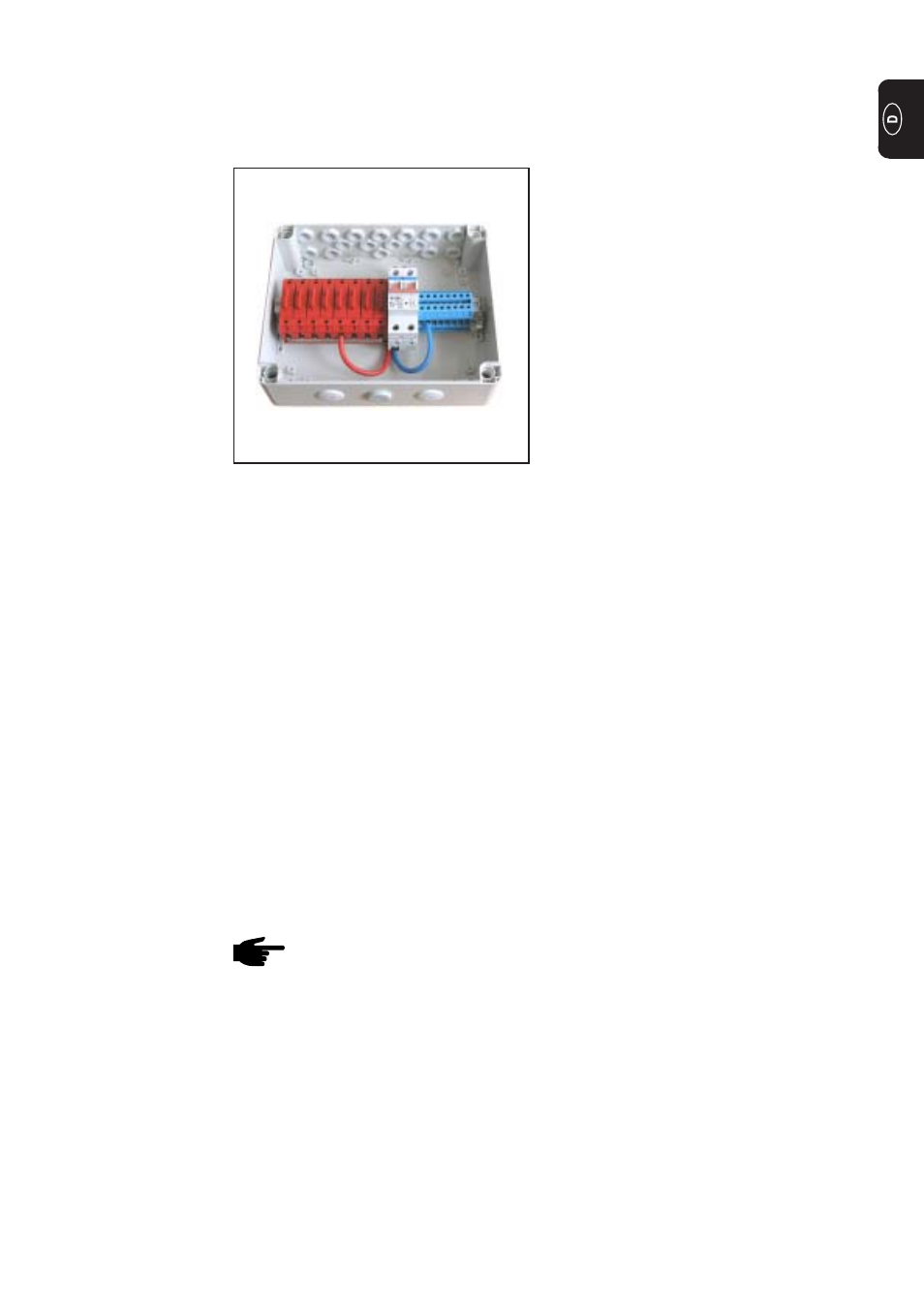

Abb.1 DC-Freischaltbox 40/60 (offen)
Funktionsprinzip
Die DC-Freischaltbox 40/60 ist speziell für den Betrieb in Verbindung mit folgenden
Wechselrichtern geeignet:
- Fronius IG 15 / 20 / 30 / 40
- Fronius IG 60 HV
- Fronius SUNRISE
Diese Wechselrichter verfügen über einen integrierten Überspannungs-Schutz auf der
DC-Eingangsseite. In der DC-Freischaltbox 40/60 sind daher keine Überspannungs-
Begrenzer notwendig.
HINWEIS! Der Einsatz von anderen Wechselrichtern, die keinen integrierten
Überspannungs-Schutz auf der DC-Eingangsseite aufweisen, ist daher nicht
bedenkenlos möglich!
Bis zu 8 Solarmodul-Stränge können am Eingang der DC-Freischaltbox 40/60 zusam-
mengefasst werden, um diese am Ausgang auf je eine DC+ und DC- Hauptleitung zu
reduzieren.
Zwischen Solarmodul-Seite (= Eingang) und Wechselrichter-Seite (= Ausgang) befindet
sich der DC-Freischalter mit Lastschalte-Vermögen. Der DC-Freischalter ermöglicht den
Wechselrichter spannungsfrei zu schalten. Der DC-Freischalter ist für eine maximale
Leerlaufspannung von 530 V DC geeignet.
Die DC-Freischaltbox 40/60 ist für den
Einsatz in netzgekoppelten Photovoltaik-
anlagen mit mehreren Solarmodulsträn-
gen konzipiert. Sie dient zur Spannungs-
Freischaltung eines Wechselrichters.
Wechselrichter
