4
Lieferumfang
Technische
Daten
max. Eingangsspannung im Leerlauf 530 V
max. Eingangsstrom bei 400 V DC 14 A 1)
150 V DC 37 A 1)
max. Eingangsstrom pro Stranganschluss 19 A
max. Stranganzahl 8
max. Leitungs-Querschnitt für Klemmen an der Solarmodul-Seite 6 mm²
max. Leitungs-Querschnitt für Klemmen an der Wechselrichter-Seite 25 mm²
Verschraubung zur Kabelfixierung an der Solarmodul-Seite M16
Verschraubung zur Kabelfixierung an der Wechselrichter-Seite M25
Schutzart IP 54
Schutzklasse II
Umgebungsbedingungen -25°C - +50°C
-13°F - +122°F
Abmessungen (ohne Verschraubungen) 270 x 225 x 125 mm
10.63 x 8.86 x 4.92 in.
1) Zur Ermittlung des Eingangsstromes linear interpolieren
1 x DC-Freischaltbox 40/60,
inkl.
1 x Deckel mit Sichtfenster
1 x DC-Freischalter
8 x Sicherungshalter (für max. 20 A Sicherungen)
8 x Reihenklemme
2 x Isolationsabdeckung
1 x Klimastopfen
2 x Blindabdeckung Wechselrichter-Seite
16 x Blindabdeckung Solarmodul-Seite
4 x Dübel S8
4 x Schraube, passend für Dübel S8
8 x Sicherung 15 A (Bussmann)
4 x Abdeckkappe

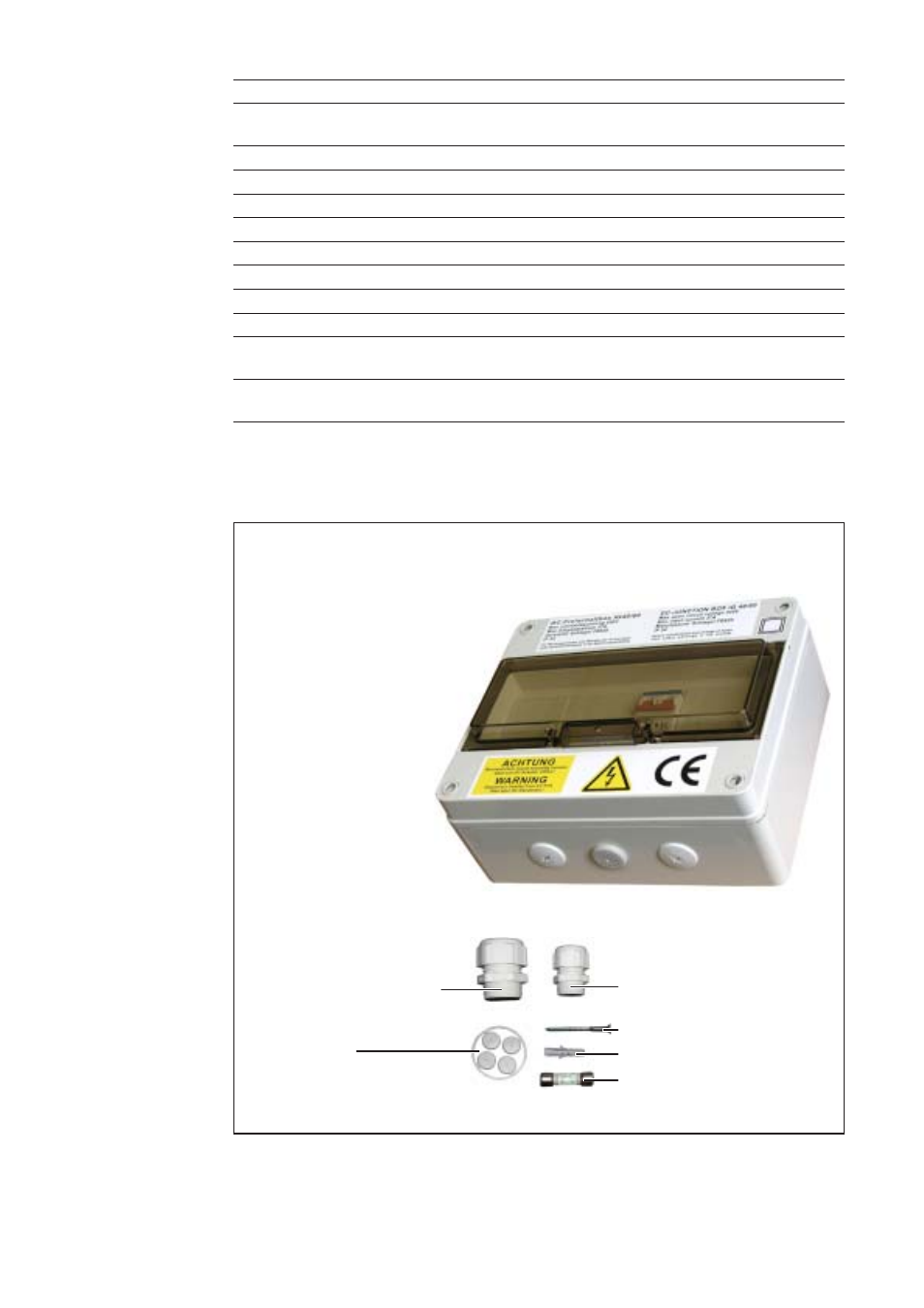

Abb.2 Lieferumfang DC-Freischaltbox 40/60
16 x Verschraubung „M16 mit
Zugentlastung Solarmodul-Seite“ 2 x Verschraubung „M25 mit Zug-
entlastung Wechselrichter-Seite“
