Fronius DC-Freischaltbox 40/60 Benutzerhandbuch
Seite 15
11
Wechselrichter an
DC-Freischaltbox
40/60 anschließen
(Fortsetzung)
3.
Zugentlastungen über die Hauptlei-
tungen DC(+) und DC(-) des Wech-
selrichters schieben
4.
Hauptleitung DC(-) vom Wechselrich-
ter durch Verschraubung „M25 Wech-
selrichter-Seite“ führen und am
DC-Freischalter anklemmen
Anzugsmoment = 2,0 Nm
5.
Hauptleitung DC(+) vom Wechselrich-
ter durch Verschraubung „M25 Wech-
selrichter-Seite“ führen und am
DC-Freischalter anklemmen
Anzugsmoment = 2,0 Nm
DC(+)
DC(-)
Zugentlastung
3.
3.
4.
5.

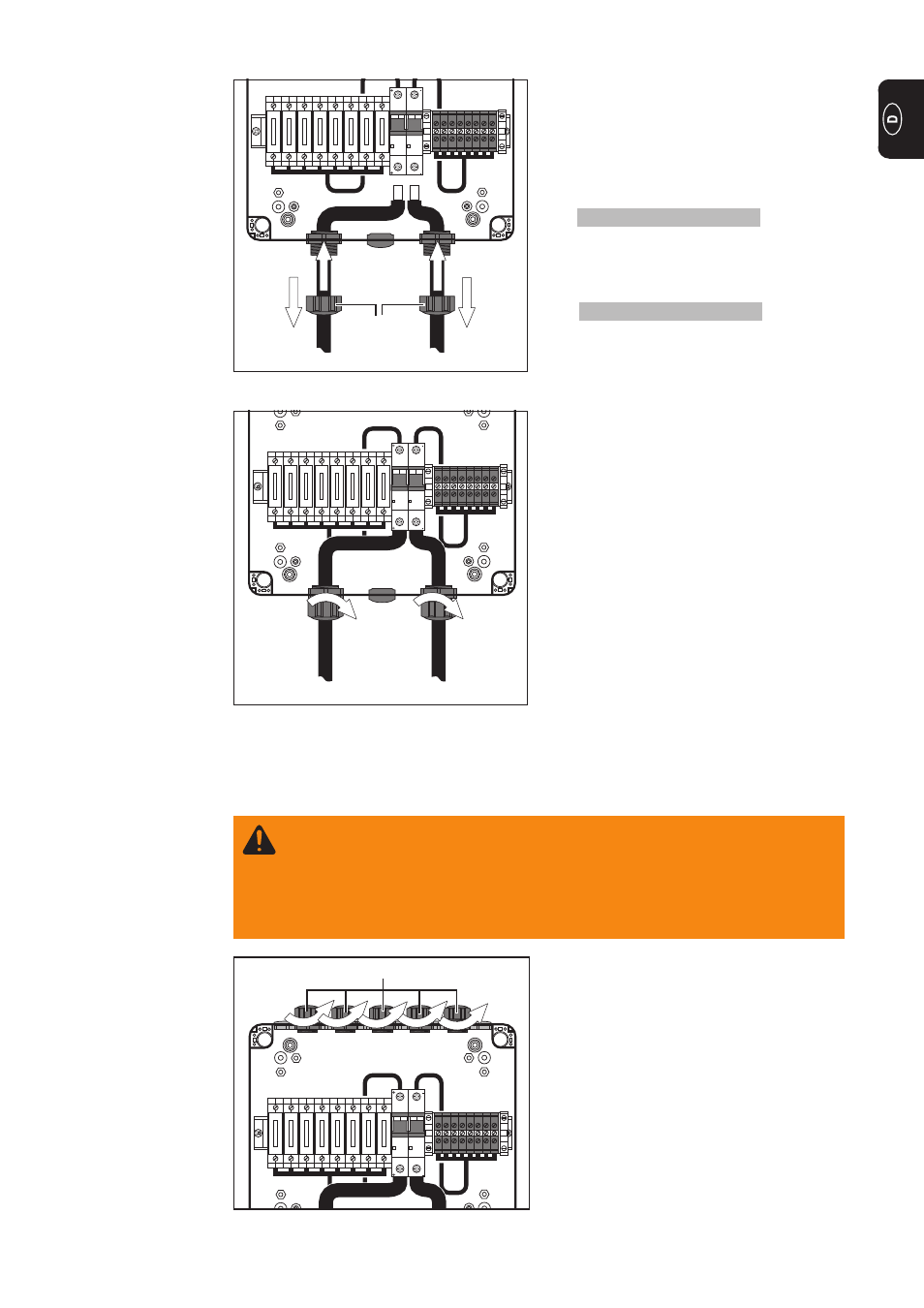

Abb.11 Wechselrichter anschließen
DC(+)
DC(-)
6.
7.
Abb.12 Wechselrichter-Hauptleitungen mittels
Zugentlastung an der DC-Freischaltbox
40/60 fixieren
Solarmodul-
Stränge an der
DC-Freischaltbox
40/60 anschlie-
ßen
WARNUNG! Gefahr durch Spannung der Solarmodule. Solarmodule nur
spannungslos an die DC-Freischaltbox 40/60 anschließen:
-
Zuerst Strangkabel an die Klemmen anschließen
-
Dann Stromkreis im Strang schließen (z.B. eine DC-Klemmstelle bis zuletzt
geöffnet lassen und erst nach Abschluss der übrigen Installation schlie-
ßen).
1.
Zugentlastungen von den Verschrau-
bungen M16 Solarmodul-Seite ab-
schrauben
Abb.13 Zugentlastungen M16 abschrauben
Zugentlastung M16
6.
Hauptleitung DC(-) vom Wechselrich-
ter mittels Zugentlastung an der
DC-Freischaltbox 40/60 fixieren
7.
Hauptleitung DC(+) vom Wechselrich-
ter mittels Zugentlastung an der
DC-Freischaltbox 40/60 fixieren
