Fronius DC-Freischaltbox 40/60 - Handbuch (Seite 16)

12
Solarmodul-
Stränge an der
DC-Freischaltbox
40/60 anschlie-
ßen
(Fortsetzung)
(+) (+) (+) (-) (-) (-)
3.
2.
2. 2. 2. 2. 2.
3. 3.
4.
4. 4.
HINWEIS! Beim Anschluss von mehr als zwei Strängen:
-
Zuerst die nahe bei der Wand liegenden Stränge einführen, anschließen
und mittels Zugentlastung fixieren;
- Danach die äußeren Stränge einführen, anschließen und fixieren.
2. Zugentlastungen über die Strangkabel
DC(+) und DC(-) der Solarmodule
schieben
3. Alle Strangkabel DC(+) der Solarmo-
dule bei geöffneten Stromkreisen
einzeln durch jeweils eine Verschrau-
bung „M16 Solarmodul-Seite“ führen
und an den Stranganschlüssen DC(+)
der DC-Freischaltbox 40/60 anschlie-
ßen
Anzugsmoment = 0,8 Nm
4. Alle Strangkabel DC(-) der Solarmo-
dule bei geöffneten Stromkreisen
einzeln durch jeweils eine Verschrau-
bung „M16 Solarmodul-Seite“ führen
und an den Stranganschlüssen DC(-)
der DC-Freischaltbox 40/60 anschlie-
ßen
Anzugsmoment = 0,8 Nm
5. Strangkabel DC(+) der Solarmodule
mittels Zugentlastungen an der DC-
Freischaltbox 40/60 fixieren
6. Strangkabel DC(-) der Solarmodule
mittels Zugentlastungen an der DC-
Freischaltbox 40/60 fixieren
7. Stromkreis der Solarmodule schließen

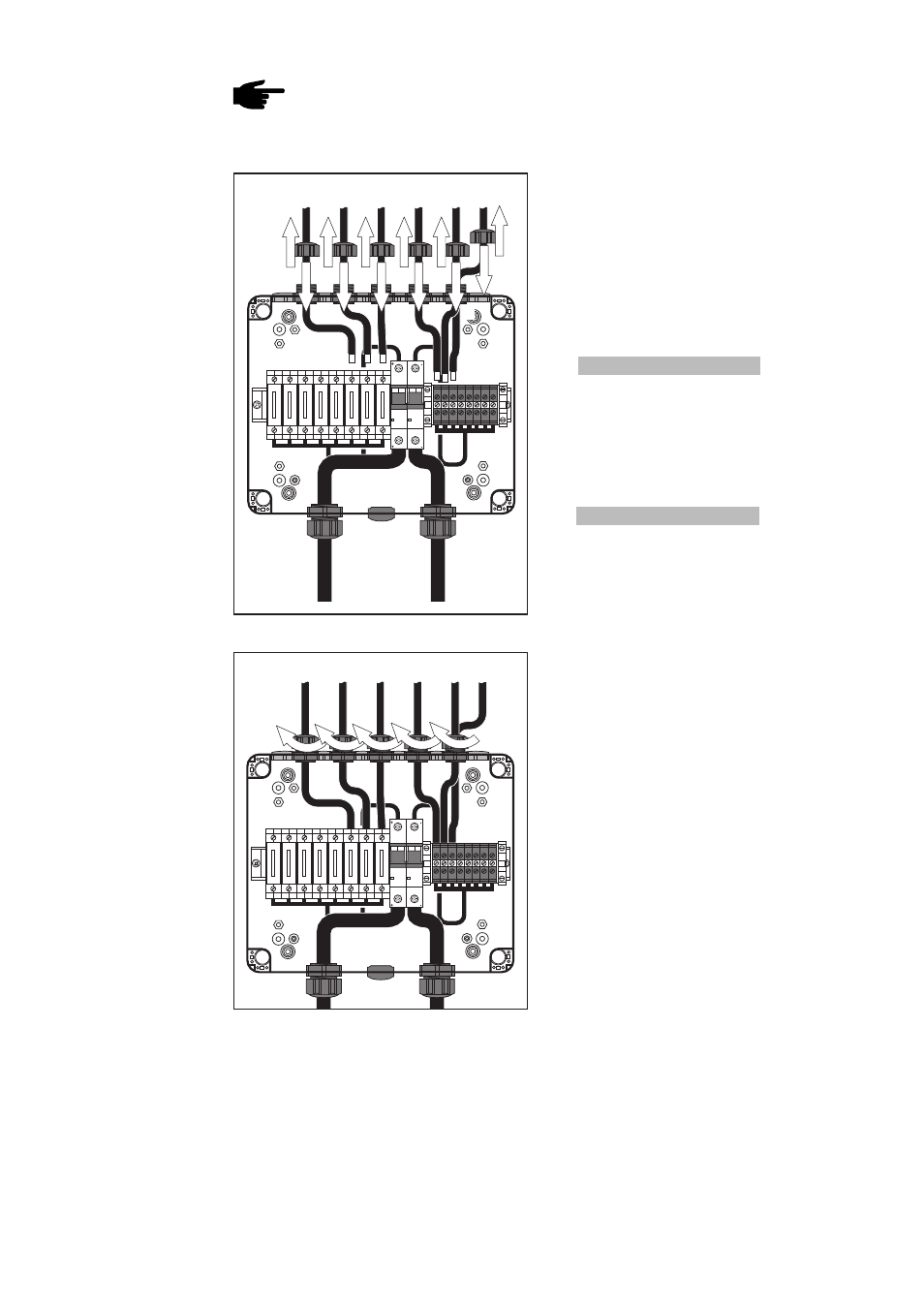

Abb.14 Solarmodul-Strangkabel anschließen
(+) (+) (+) (-) (-) (-)
5. 5. 5. 6. 6.
Abb.15 Solarmodul-Strangkabel mittels Zugentlas-
tung an der DC-Freischaltbox 40/60 fixieren
1. Nach den Anschlussarbeiten alle Strangkabel DC(+) mittels Kabelbinder verbinden
2. Alle Strangkabel DC(-) mittels Kabelbinder verbinden
3. Überprüfen, ob die DC-Spannung am DC-Freischalter < 530 V ist
4. Polarität an den Wechselrichter-Hauptleitungen überprüfen
Abschließende
Tätigkeiten
