13
Abschließende
Tätigkeiten
(Fortsetzung)

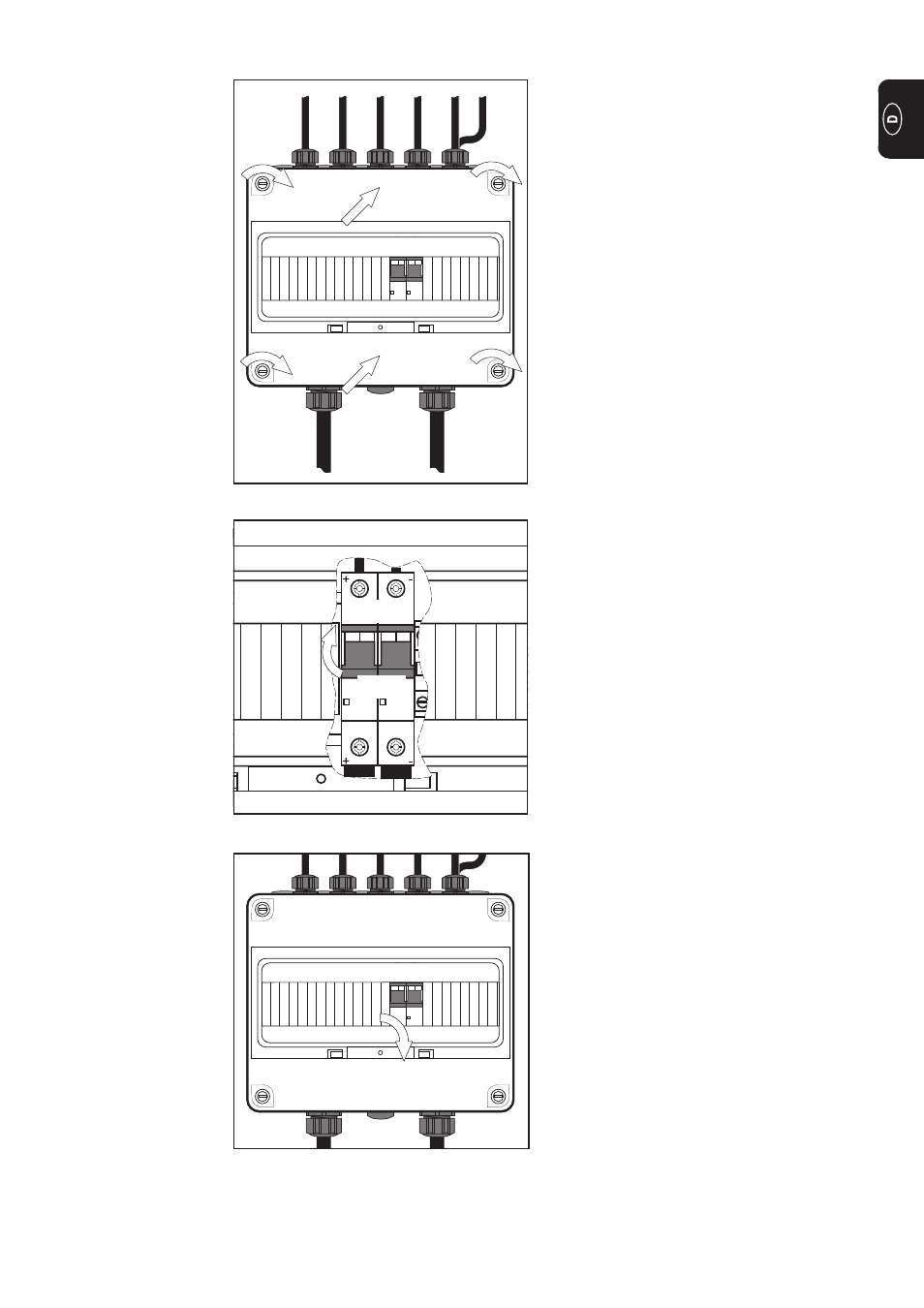

Abb.17 DC-Freischalter auf Stellung „ON“ schalten
„ON“
„OFF“
7. DC-Freischalter auf Stellung „ON“
schalten (DC-Freischalter schließen) -
der Wechselrichter wird mit den
Solarmodulen verbunden
5. Deckel mit Sichtfenster auf die DC-
Freischaltbox 40/60 aufsetzen,
sodass die Deckelschrauben in den
Aufnahmen Deckelschraube einras-
ten
6. Deckel durch Festziehen der Deckel-
schrauben an der DC-Freischaltbox
40/60 fixieren
Abb.16 Deckel mit Sichtfenster montieren
6. 5.
6.
6.
6. 5.
8. Sichtfenster schließen
Abb.18 Sichtfenster schließen
8.
