Anwendungsbeispiele:
REMKO Abgasanlage ASD
Edelstahl, doppelwandig,
Außenmontage
REMKO Abgasanlage ASE
Edelstahl, einwandig,
Innenmontage
Die Abgassystemteile werden auf
einfache Art und Weise durch Ste-
cken verbunden und mit Klemm-
schellen gesichert.
Alle REMKO Edelstahl-Abgas-
systeme sind vom Institut für
Bautechnik allgemein bauauf-
sichtlich zugelassen.
Legende:
1 = Mündungselement AS-ME-D
2 = Kaminrohr
AS-1000-D
3 = T-Anschluss
AS-T90-D
4 = Reinigungsteil
AS-RT-D
5 = Grundplatte
AS-GI-D
6 = Wandkonsole
AS-WK-D
7 = Übergangsstück
AS-ÜGI-D
8 = Kaminrohr
AS-1000-E
9 = Kaminrohr
AS-500-E
12 = Wandkonsole

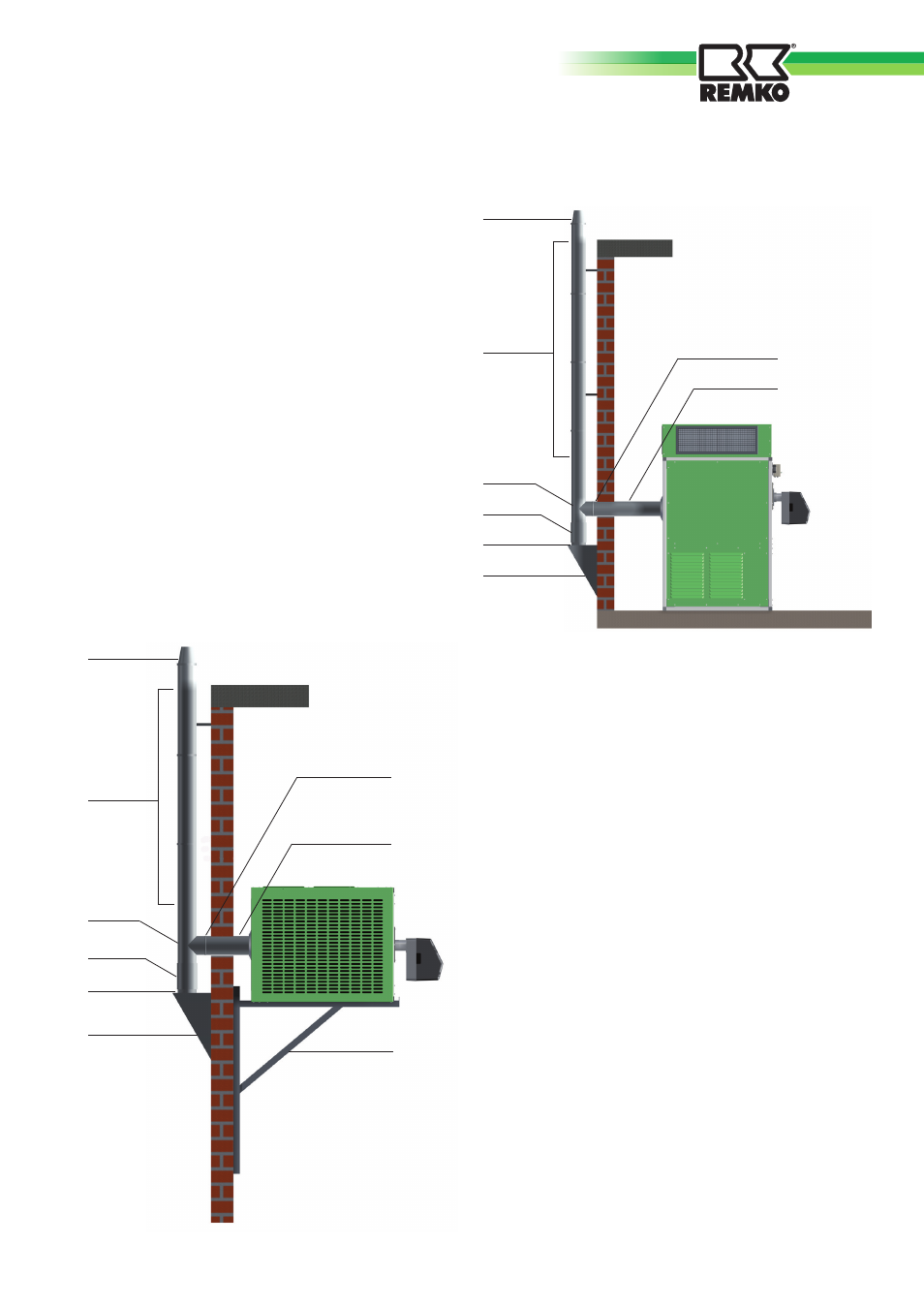

Beispiel stehende Gerätemontage
Beispiel liegende Gerätemontage
7
12
1
2
3
4
5
6
8 / 9
1
2
3
4
5
6
7
8 / 9
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
